Alerta

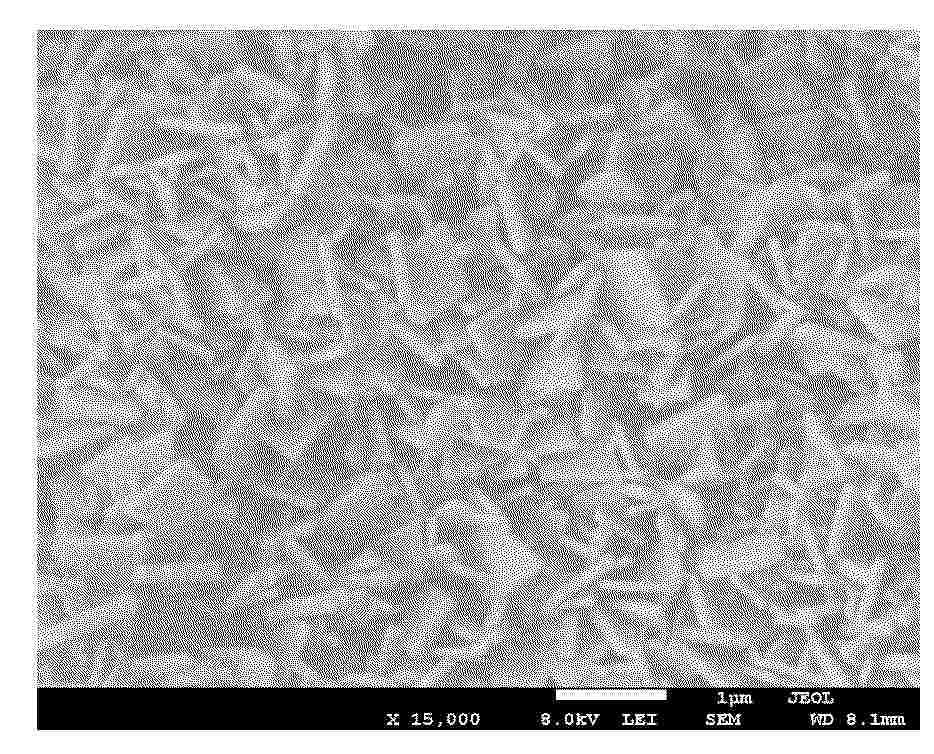

一种片状氧化铝及其制备方法

Resumen de: CN121760065A

0001 本发明公开一种片状氧化铝及其制备方法，片状氧化铝为四方片状，具有单晶结构，片状氧化铝的晶粒尺寸为300‑1300nm，晶粒厚度≤150nm。制备方法包括：将焙烧后的SB粉与季铵碱溶液在耐压容器中固液两相分离放置，在一定热处理条件下进行气固反应，反应后的固体粉末经干燥、焙烧，得到片状氧化铝。本发明的片状氧化铝结构规整、表面平整光滑，可以作为抛光材料、涂层、催化、吸附材料，制备工艺简单，原料易得，易于工业化生产。

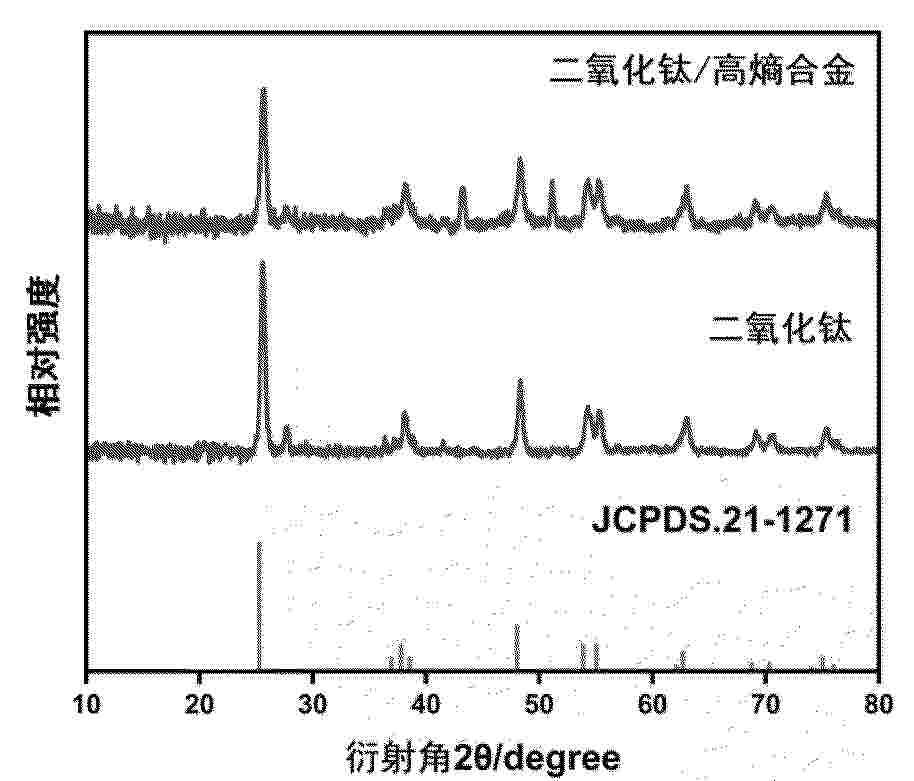

一种离子电池用二氧化钛和高熵合金复合材料的制备方法

Resumen de: CN121769040A

本发明公开了一种离子电池用二氧化钛和高熵合金复合材料的制备方法，属于电池材料和纳米复合材料制备技术领域。方法包括：将二氧化钛纳米颗粒和高熵合金前驱体均匀混合；在惰性气氛下，将复合前驱体与金属钠共同置于密封环境中，加热至预设温度进行还原反应，并于此温度下保温一段时间；在惰性气氛下，将所得产物去除残余的金属钠，最终产物清洗干燥。本发明通过控制高熵合金前驱体中金属元素的种类和含量，可制备不同化学成分的复合材料。本发明制备的复合材料中，高熵合金纳米颗粒均匀负载于锐钛矿相二氧化钛纳米颗粒表面，有效提升了材料的导电性和离子扩散速率，应用于锂离子和钠离子电池负极时表现出优异的电化学性能。

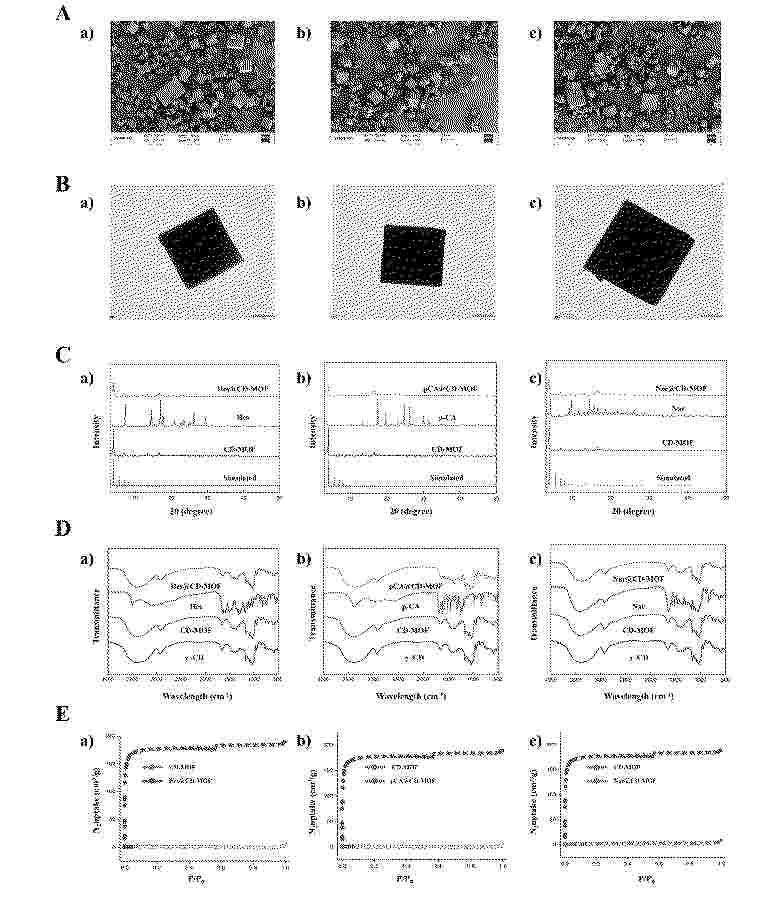

一种以环糊精金属有机框架为微反应器并利用多酚绿色合成金纳米颗粒的方法

Resumen de: CN121755726A

本发明公开了一种以环糊精金属有机框架为微反应器并利用多酚绿色合成金纳米颗粒的方法，具体包括：在有机溶剂中，将环糊精金属有机框架和多酚化合物转速振荡；振荡结束后，离心，从反应溶液中分离出多酚化合物@环糊精金属有机框架复合材料，随后干燥，得到干燥后的复合材料；干燥后加入氯金酸的乙醇溶液中，得到混合液；将混合液置于避光条件下，振荡孵育，反应结束后，离心，从反应混合液中分离出复合材料粗产品，清洗后干燥，最终获得金纳米颗粒复合材料。本发明以γ‑CD‑MOF作为微反应器，利用植物多酚橙皮素、对香豆酸和柚皮素，制备三种负载AuNPs的复合材料，以该方法制备得到的AuNPs粒径均匀，具有较好的水稳定性和抗菌活性。

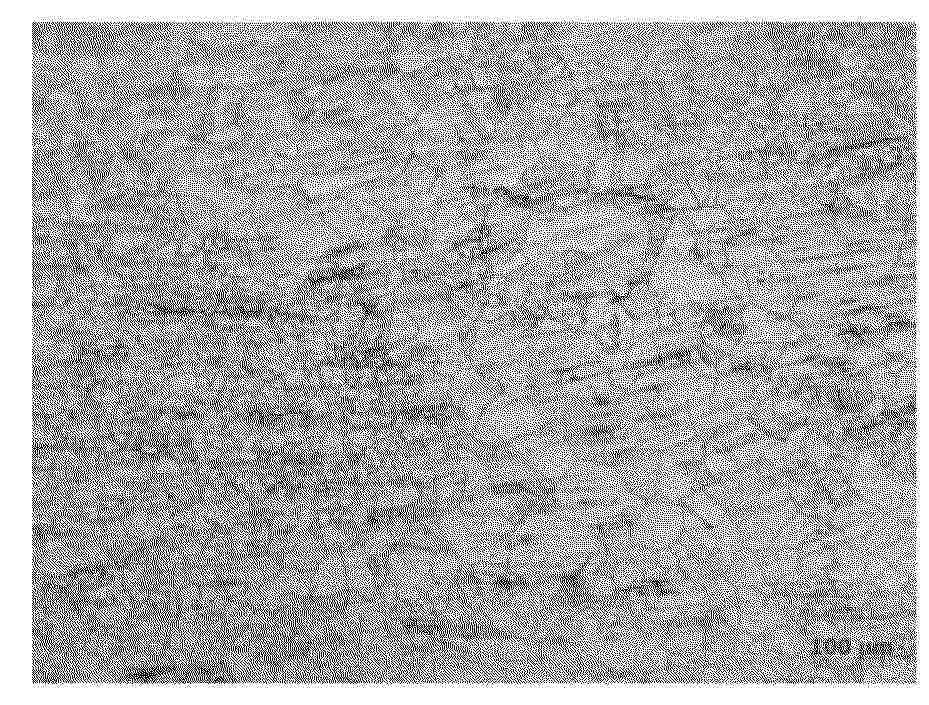

一种聚变堆包层结构用奥氏体不锈钢板、制造及焊接方法

Resumen de: CN121759830A

0001 本发明提出一种聚变堆包层结构用奥氏体不锈钢板、制造及焊接方法，钢板成分按重量百分比计：C：0.05%~0.06%、Si：0.40%~0.50%、Mn：6.0%~7.0%、P≤0.015%、S≤0.002%、Cr：21.5%~22.5%、Ni：11.5%~12.5%、Mo：4.0%~5.0%、N：0.25%~0.35%，V：0.15%~0.25%，Nb：0.10%~0.15%，B：0.0015%~0.0025%，Al：4.5%‑5.5%，Ti：0.2%‑0.3%，其余含量为Fe和不可避免的杂质。钢板的制造方法包括包括冶炼、加热、轧制、热处理、退磁处理；钢板的焊接过程采用电子束焊焊接，焊接过程中加入3‑3.5% Zr作为填充金属；所述钢板屈服强度400‑450 MPa，抗拉强度590‑640 MPa，断后延伸率40‑45 %，在650℃下的断后延伸率22‑25%。

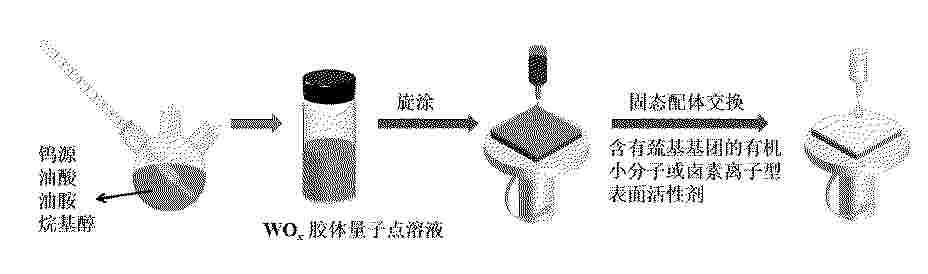

一种WOx胶体量子点的制备方法及其在制备电致变色薄膜中的应用

Resumen de: CN121757919A

0001 一种WO胶体量子点的制备方法及其在制备电致变色薄膜中的应用，它属于纳米材料薄膜制备技术领域。本发明的目的是要解决现有方法合成的WO量子点易团聚和WO量子点薄膜均匀性差、导电性低的问题。本发明利用钨源、油酸、油胺和烷基醇溶剂合成了形貌可控、尺寸均一、分散性良好的WO胶体量子点。此外，本发明还提供一种固态配体交换法制备WO量子点薄膜的方法，所制备的WO量子点薄膜在可见光和近红外波段表现出卓越的电致变色性能，在750nm处光调制为80.3%，在1050nm处光调制为62.8%，在新型节能建筑、智能家居、军事伪装以及柔性电子皮肤等领域具有重要的应用价值。

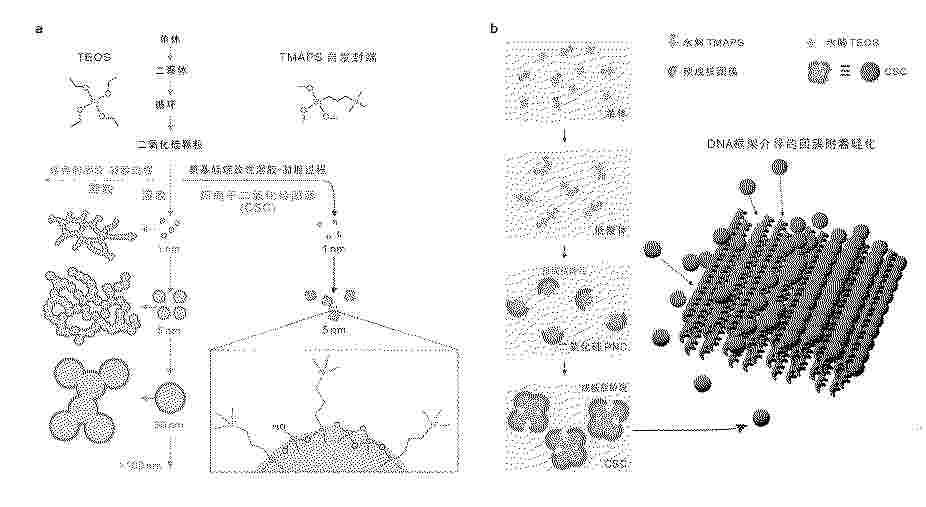

一种二氧化硅团簇及其制备方法与应用

Resumen de: CN121757877A

本发明公开了一种二氧化硅团簇及其制备方法与应用。该方法包括：在碱性缓冲液中，通过控制TMAPS与TEOS的摩尔浓度，进行脱水缩合反应，经过熟化过程获得单分散、超稳定的阳离子二氧化硅团簇。根据本发明方法所制备的阳离子二氧化硅团簇不仅可用于DNA纳米结构模板化的精确组装与矿化反应，为功能性硅基材料的构建提供了新途径，更实现了对成核前后中间过程的有效稳定，有助于揭示模板导向的天然及仿生无定形矿化的一般机制，对于推动仿生硅基材料的发展具有重要意义。

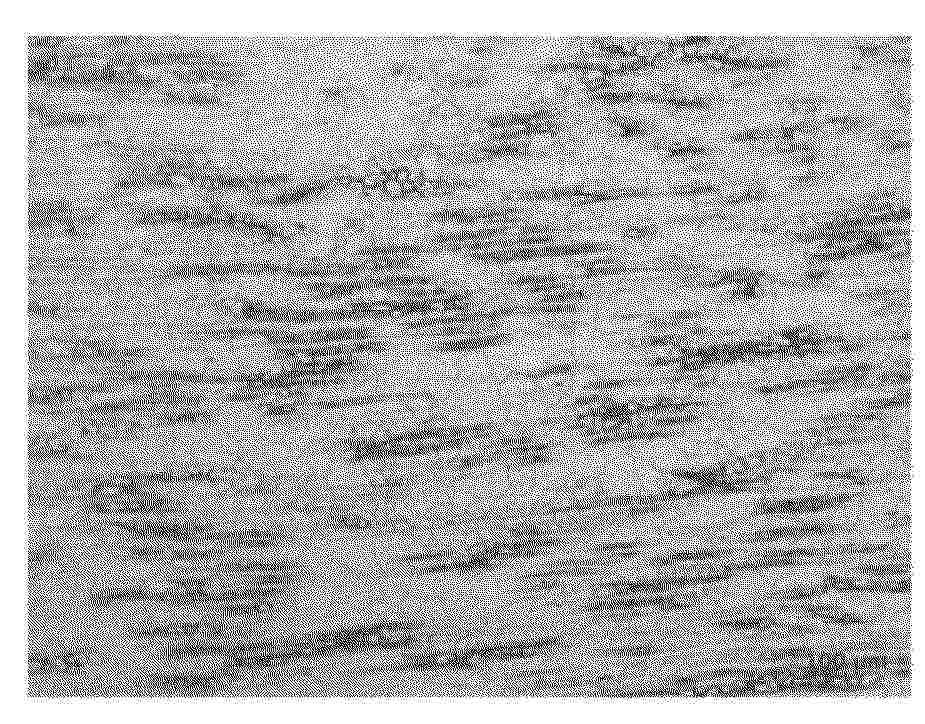

一种聚变堆超导铠甲用奥氏体不锈钢板、制造及其焊接方法

Resumen de: CN121759815A

0001 本发明提出一种聚变堆超导铠甲用奥氏体不锈钢板、制造及其焊接方法，钢板成分按重量百分比计：C：0.04%~0.05%、Si：0.30%~0.40%、Mn：4.0%~5.0%、P≤0.015%、S≤0.002%、Cr：21.5%~22.5%、Ni：12.5%~13.5%、Mo：5.0%~6.0%、N：0.15%~0.25%，V：0.15%~0.25%，Nb：0.10%~0.15%，B：0.0015%~0.0025%，Al：3.5%‑4.5%，Zr：0.10%‑0.20%，其余含量为Fe和不可避免的杂质。钢板的生产方法包括冶炼、加热、轧制、热处理、退磁处理。上述钢板常温下，横向拉伸性能：屈服强度400‑450 MPa，抗拉强度660‑710 MPa，断后延伸率40‑45 %，室温冲击功为300‑330 J，4.2K下，低温钢屈服强度1350‑1450MPa，抗拉强度1750‑1850MPa，延伸率25‑30%，4.2K冲击功为270‑300 J，韧脆转变温度(DBTT)‑90~‑100℃，‑253℃断裂韧性130‑140MPa.m<1/2>；钢板厚度为55‑65mm。

聚变堆回路管道用特厚奥氏体不锈钢板、制造及焊接方法

Resumen de: CN121759822A

一种聚变堆回路管道用特厚奥氏体不锈钢板、制造及焊接方法，钢板成分按重量百分比计，包括以下组分：C：0.05%~0.06%，Si：1.6%~2.1%，Mn：6.0%~7.0%，P≤0.015%，S≤0.002%，Cr：11.5%~12.5%，Ni：11.5%~12.5%，Mo：4.0%~5.0%，V：0.15%~0.25%，Nb：0.10%~0.15%，B：0.0015%~0.0025%，Al：0.5%~1.5%，Y：0.3%~0.4%，Zr：0.45%~0.55%，其余含量为Fe和不可避免的杂质。钢板的生产方法包括冶炼、锻造、加热、轧制、热处理；焊接方法采用脉冲电流辅助扩散焊。

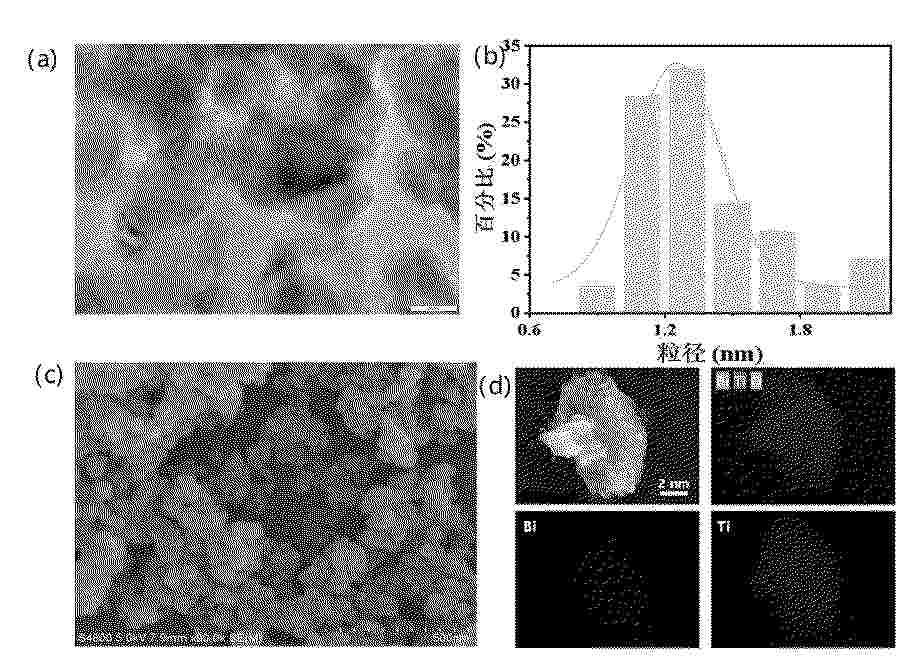

一种复合结构光催化剂及其催化甘油高值化转化方法

Resumen de: CN121755283A

0001 本发明涉及光催化材料及生物质平台分子转化领域，公开一种BiO/TiO<2>复合结构光催化剂、其制备方法及其用于甘油选择性氧化制备二羟基丙酮的方法。该催化剂由暴露{001}晶面的锐钛矿TiO<2>纳米片及负载其表面的BiO纳米簇构成，BiO与TiO<2>形成异质结界面，纳米簇平均粒径0.5～5 nm。制备方法包括：含氟体系水热制备TiO<2>纳米片；铋盐吸附‑光化学沉积；分离洗涤干燥后煅烧形成BiO。应用时，在含氧气氛下光照反应使甘油生成二羟基丙酮。实施例中，300 W氙灯照射4 h甘油转化率约76.5%，二羟基丙酮选择性约36.75%，副产物显著降低且催化剂可循环使用。

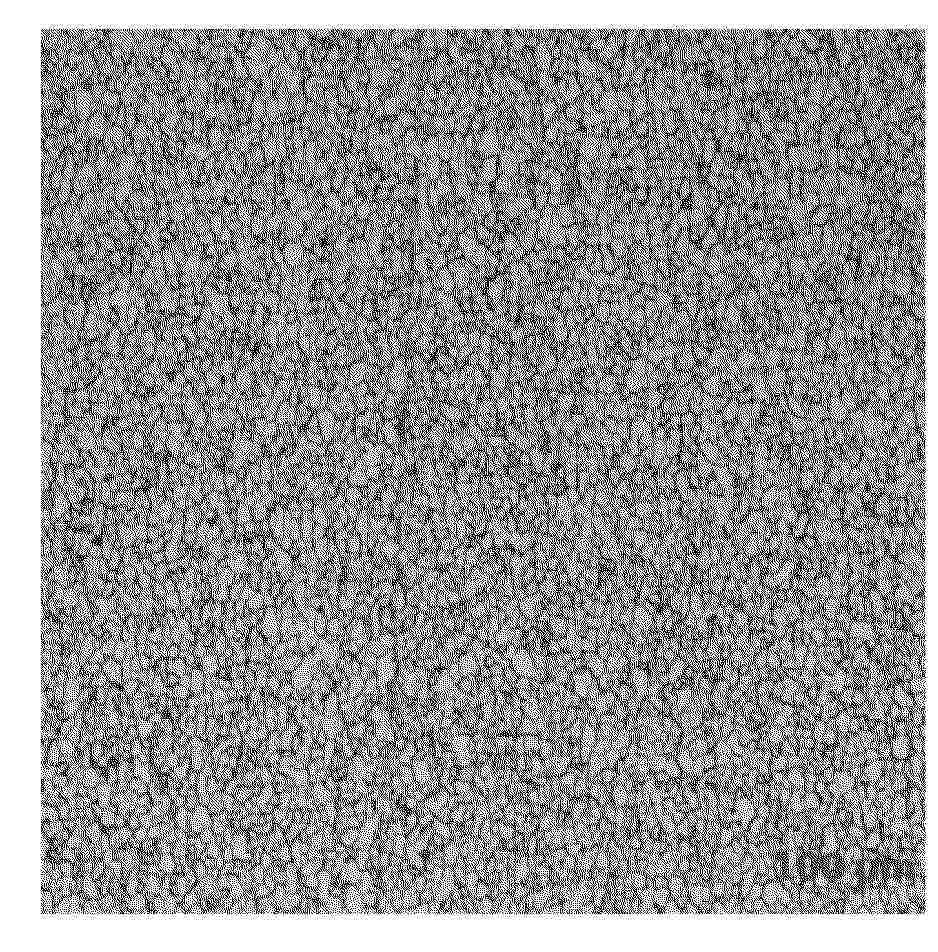

一种含硼和钒复合微合金化的冷轧超深冲高强钢及其生产方法

Resumen de: CN121759803A

本发明属于金属材料技术领域，具体涉及一种含硼和钒复合微合金化的冷轧超深冲高强钢及其生产方法，钢中化学成分按质量百分比计为：C：0.03%~0.08%；Si：0.1%～0.3%；Mn：1.2%～1.8%；P≤0.02%；S≤0.01%；Al：0.02%~0.06%；B：0.001%～0.005%；V：0.05%～0.15%；N≤0.005%；且B：V=0.0067~0.1；其余为Fe及不可避免的杂质。优点：采用硼和钒的复合微合金化，硼提高钢的淬透性和晶界强化作用，钒形成细小弥散的碳氮化物实现析出强化和细化晶粒，二者协同作用，使钢在具有高强度的同时，保持了良好的深冲性能。

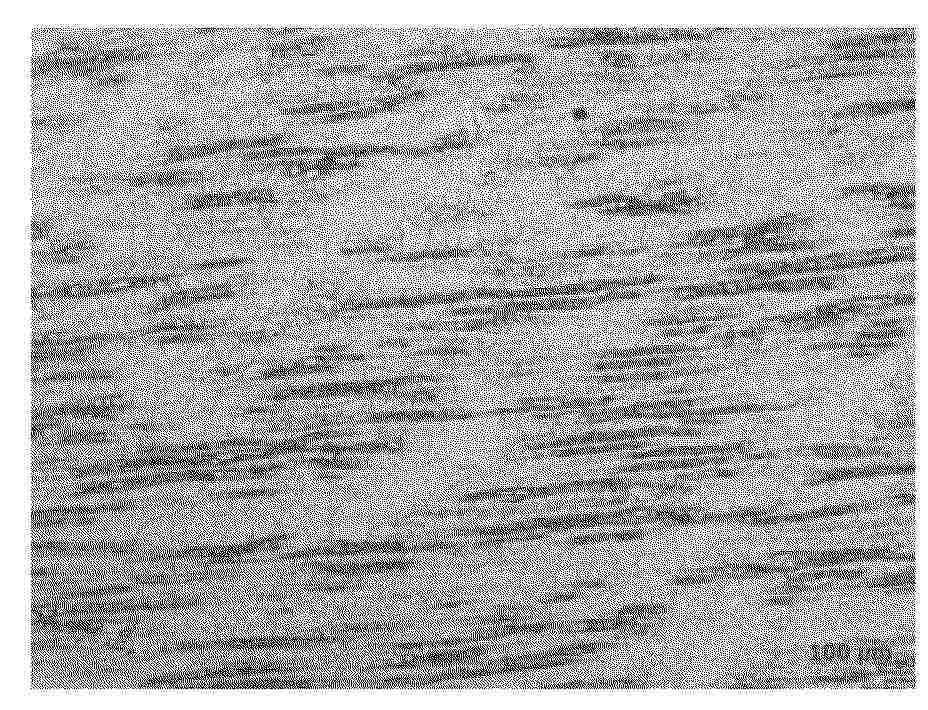

一种聚变堆超导线圈盒用特厚奥氏体不锈钢板、制造及其焊接方法

Resumen de: CN121759813A

0001 本发明提出一种聚变堆超导线圈盒用特厚奥氏体不锈钢板、制造及其焊接方法，钢板的成分按重量百分比计如下：C：0.04%~0.05%、Si：0.20%~0.30%、Mn：10.0%~11.0%、P≤0.015%、S≤0.002%、Cr：21.5%~22.5%、Ni：15.5%~16.5%、Mo：5.0%~6.0%、N：0.45%~0.55%，V：0.15%~0.25%，Nb：0.10%~0.15%，B：0.0015%~0.0025%，Al：1.5%‑2.5%，Hf：0.05%‑0.10%，其余含量为Fe和不可避免的杂质。钢板的生产方法包括冶炼、加热、轧制、热处理、退磁处理。所述焊接方法采用热压扩散焊，热压炉通过液压油缸对焊件从两侧施加压力，压力值40~50Mpa。

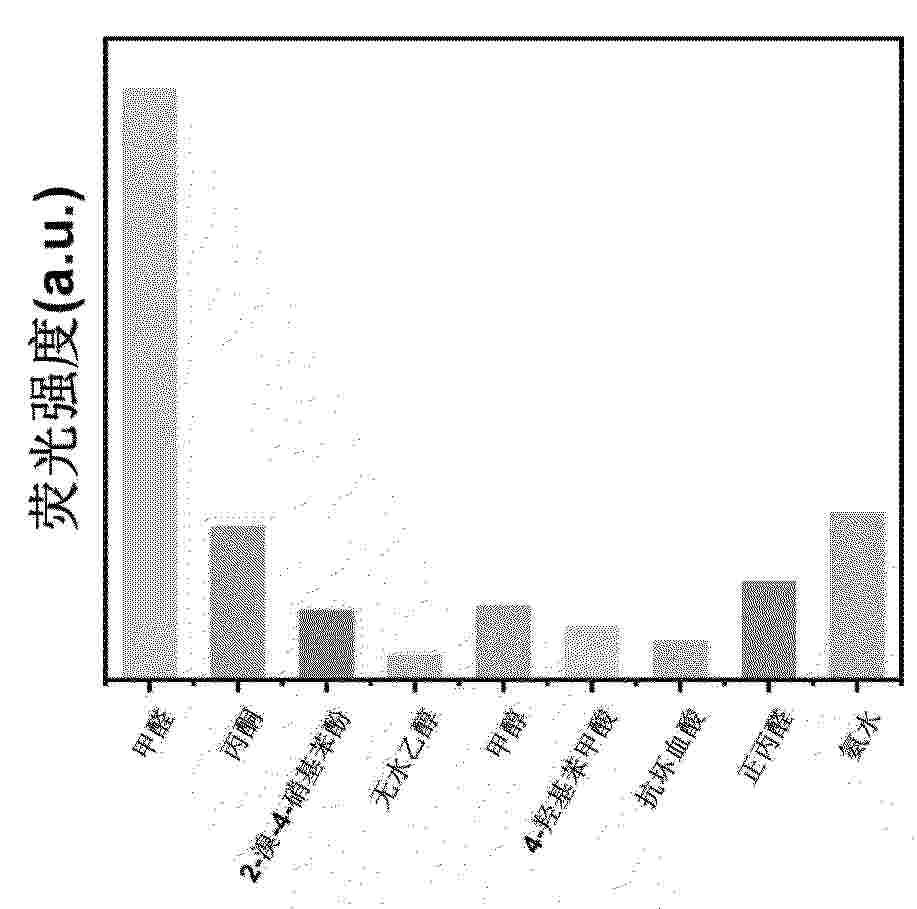

一种荧光复合材料及其制备方法和在检测甲醛中应用

Resumen de: CN121759215A

0001 本发明公开了一种荧光复合材料及其制备方法和在检测甲醛中应用，属于甲醛检测技术领域。荧光复合材料为NaYF<4>@CDs@SiO<2>@MIP结构，整体呈多层核壳构型，其组成从内到外依次为：上转换能量核层：NaYF<4>:Yb<3+>/Er<3+>纳米颗粒；荧光响应中间层：负载在核层表面的碳量子点；保护与功能间隔层：包覆于CDs外层的介孔SiO<2>壳层；特异性识别外层：甲醛分子印迹聚合物壳层，具有与甲醛分子空间结构、官能团互补的印迹空穴。该材料可实现0.003~12.1mg/L范围内甲醛的精准定量检测，在980nm激发光源下响应时间小于5min，荧光稳定性优异，抗干扰能力强，可直接应用于复杂基质的现场检测。

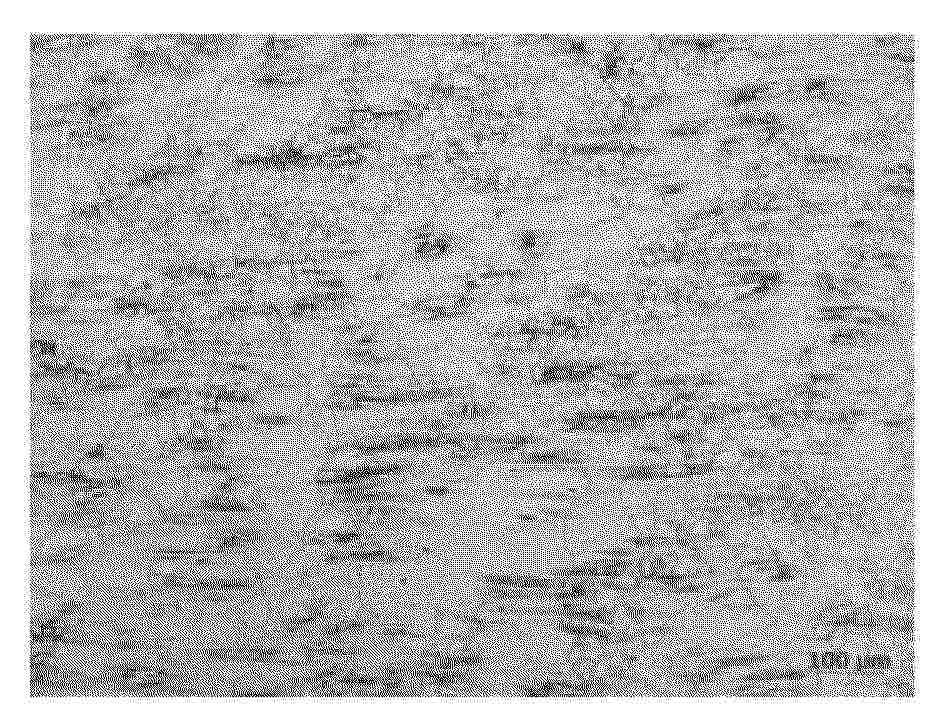

钠冷快堆事故容错型燃料棒用奥氏体不锈钢板及制造方法

Resumen de: CN121759814A

0001 一种钠冷快堆事故容错型燃料棒用奥氏体不锈钢板及制造方法，按重量百分比计，包括以下组分：C：0.07%~0.08%、Si：0.50%~0.60%、Mn：10.0%~11.0%、P≤0.015%、S≤0.002%、Cr：21.5%~22.5%、Ni：15.5%~16.5%、Mo：5.0%~6.0%、N：0.35%~0.45%，V：0.15%~0.25%，Nb：0.10%~0.15%，B：0.0015%~0.0025%，其余含量为Fe和不可避免的杂质；钢板的生产方法包括冶炼、加热、轧制、热处理、退磁处理。

FILMS OF MULTIWALL FEW WALL AND SINGLE WALL CARBON NANOTUBE MIXTURES

Resumen de: EP1000000A1

The invention relates to an apparatus (1) for manufacturing green bricks from clay for the brick manufacturing industry, comprising a circulating conveyor (3) carrying mould containers combined to mould container parts (4), a reservoir (5) for clay arranged above the mould containers, means for carrying clay out of the reservoir (5) into the mould containers, means (9) for pressing and trimming clay in the mould containers, means (11) for supplying and placing take-off plates for the green bricks (13) and means for discharging green bricks released from the mould containers, characterized in that the apparatus further comprises means (22) for moving the mould container parts (4) filled with green bricks such that a protruding edge is formed on at least one side of the green bricks.

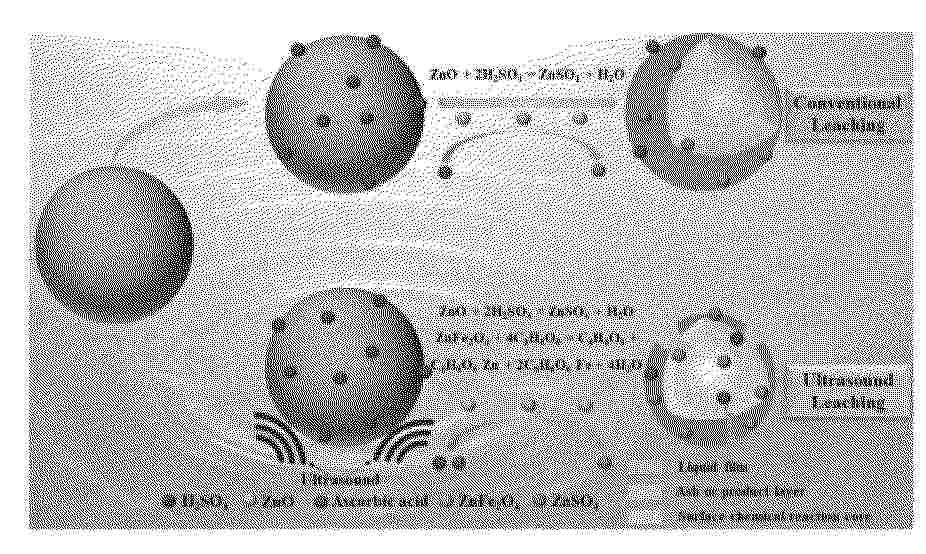

一种高纯度纳米氧化锌的制备方法

Resumen de: CN121735299A

0001 本发明涉及固废资源化及纳米材料制备技术领域，尤其涉及一种高纯度纳米氧化锌的制备方法。采用硫酸‑抗坏血酸体系湿法浸出工艺回收锌，并通过超声强化技术提高浸出效率。在优化浸出条件的基础上，采用两级除杂策略（H<2>O<2>氧化‑碱沉淀+过硫酸铵精细除杂）去除铁铝锰，获得高纯度硫酸锌溶液。随后，利用碳酸氢铵沉淀法制备纳米氧化锌，并考察焙烧工艺对产品质量的影响。最终制得纯度达98.89%的纳米氧化锌，其质量达到国家标准，为含锌粉尘的资源化利用提供了有效技术方案。

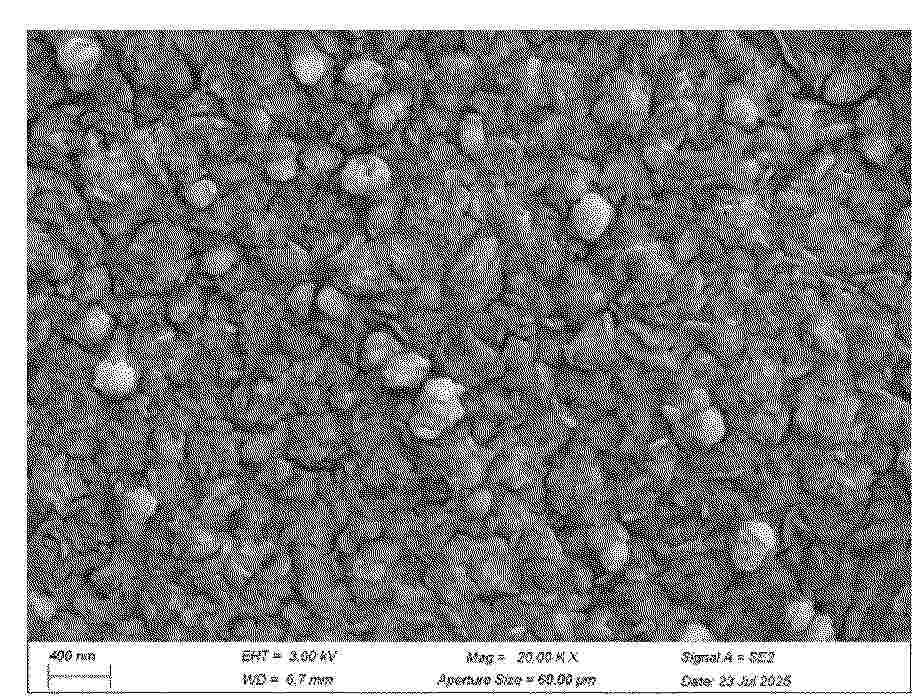

一种聚酰亚胺基复合固态电解质、制备方法及应用

Resumen de: CN121748520A

本发明提供了一种聚酰亚胺基复合固态电解质、制备方法及应用。该复合固态电解质包含了聚酰亚胺/铯离子纳米纤维；以及填充在所述聚酰亚胺/铯离子纳米纤维骨架中的聚合物、锂盐、无机填料。该复合固态电解质能够抑制锂枝晶生长、提升力学性能、降低聚合物的结晶度。将该复合固态电解质用于固态二次电池中，该电池具有出色的循环稳定性和安全性能。

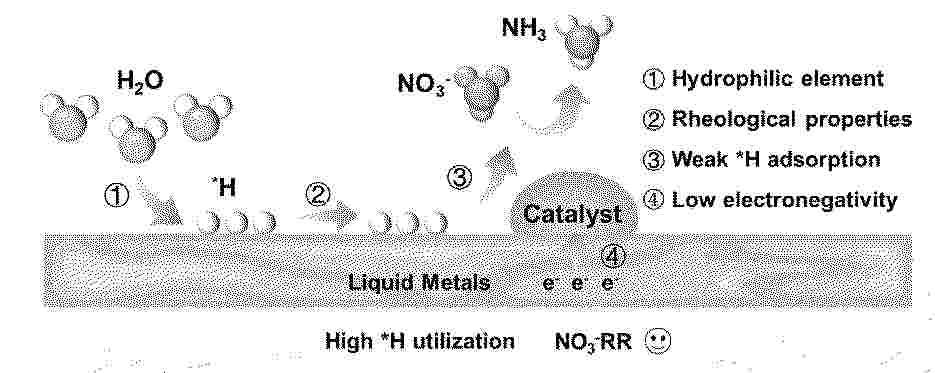

一种具有可流动非晶钴活性位点的液态金属基催化剂及其制备方法和应用

Resumen de: CN121737748A

0001 本发明公开了一种具有可流动非晶钴活性位点的液态金属基催化剂及其制备方法和应用。本发明利用硼氢化钠冰浴的方法合成了球形镓基液态金属负载非晶钴纳米片材料。得益于合成工艺的优化，非晶钴纳米片在液态镓球表面的分布均匀、尺寸小、利用率高、不易团聚；液态金属镓的本征流动特性实现了高效对的反向氢溢流效应，优化了催化反应中间体形成的过程，并加速中间体的形成。该复合材料在硝酸根电催化还原反应时具有过电位低、法拉第效率高、产氨速率快、稳定性好等优势，达到了生产使用的要求，并且制备成本低。

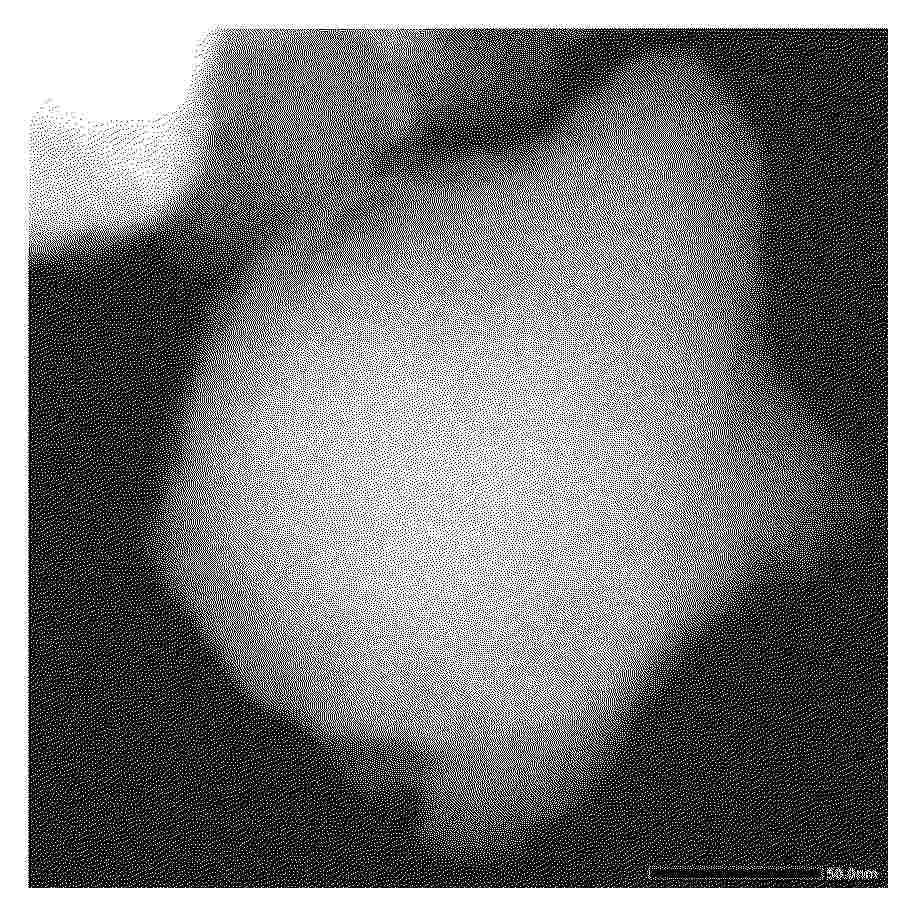

一种基于晶体铂/非晶氧化钒团簇-团簇异质结构的催化剂及其制备方法和应用

Resumen de: CN121748422A

本发明提供了一种基于晶体铂/非晶氧化钒团簇‑团簇异质结构的催化剂的制备方法和应用，该制备方法包括：S1合成非晶氧化钒团簇；S2合成晶体铂团簇；S3合成异质结构催化剂。本发明通过精密合成与界面工程，实现了非晶氧化钒团簇与精确铂团簇的精准组装，获得了高度分散且均匀的异质界面，赋予了该催化剂在碱性氢气氧化反应中优异的催化活性和稳定性。

可见光激发的多色水相有机余辉纳米材料的合成方法

Resumen de: CN121736743A

0001 本发明公开了一种可见光激发的多色水相有机余辉纳米材料的合成方法，采用纯有机分子作为原料，通过水热法合成碳点之后，用回流包硅和Stober包硅法，合成了包硅碳点；本发明利用分子工程设计，获得可见光激发的水相余辉纳米材料，并且首次通过原料比例调节实现了颜色的宽波段发射；本发明不仅拓宽了现有余辉材料的激发和发射波段，并为可见光激发纳米余辉材料的发展以及通过原料比例调节实现多色提供了创新性思路。

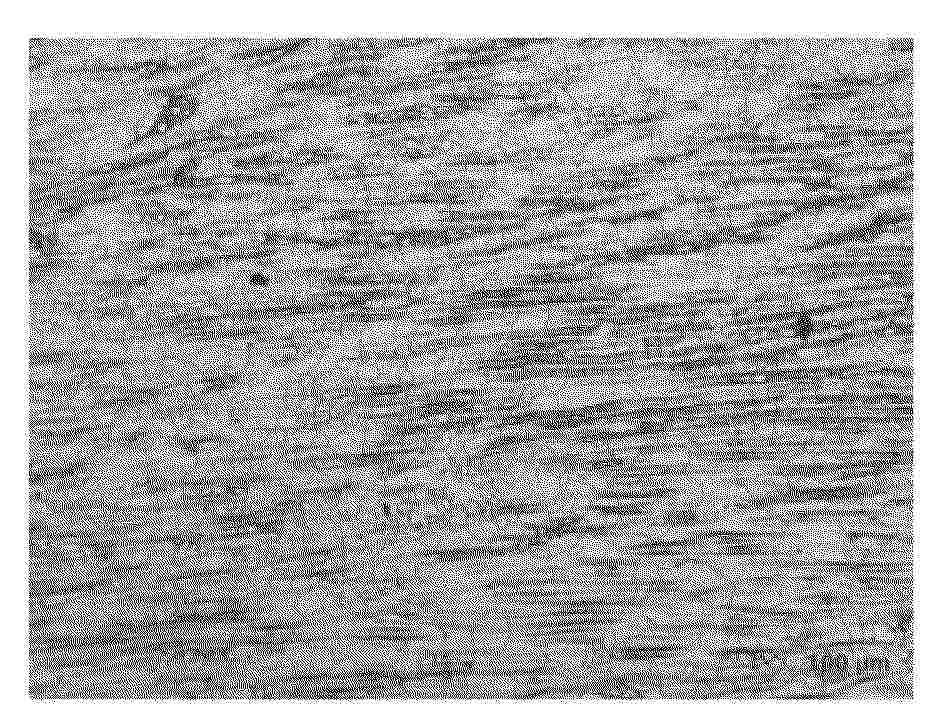

钠冷快堆燃料包壳用奥氏体不锈钢板、制造及其焊接方法

Resumen de: CN121737578A

0001 本发明提出一种钠冷快堆燃料包壳用奥氏体不锈钢板、制造及其焊接方法，钢板的成分按重量百分比计如下：C：0.07%~0.08%、Si：0.20%~0.30%、Mn：5.0%~6.0%、P≤0.015%、S≤0.002%、Cr：12.5%~13.5%、Ni：12.5%~13.5%、Mo：2.0%~3.0%、N：0.15%~0.25%，V：0.15%~0.25%，Nb：0.10%~0.15%，B：0.0015%~0.0025%，其余含量为Fe和不可避免的杂质。钢板的生产方法包括冶炼、加热、轧制、热处理。

一种高分散的超顺磁性金磁球形纳米粒子及其制备方法和应用

Resumen de: CN121732794A

本发明涉及一种高分散的超顺磁性金磁球形纳米粒子及其制备方法和应用，包括以下步骤：（a）在Fe3O4磁性微球表面包裹上mSiO2壳层得Fe3O4@ mSiO2磁性微球；（b）采用氨基硅烷对所述Fe3O4@ mSiO2磁性微球进行表面修饰；（c）将步骤（b）的产物与过量的金种溶液进行混合，得到Fe3O4@ mSiO2‑Au磁性微球；（d）将所述Fe3O4@ mSiO2‑Au磁性微球于金生长液中进行壳层的生长得到超顺磁性金磁球形纳米粒子。能够获得分散性好、包裹均匀的金磁球形纳米粒子，在不影响纳米粒子磁性的情况下，具有良好的拉曼增强效果。

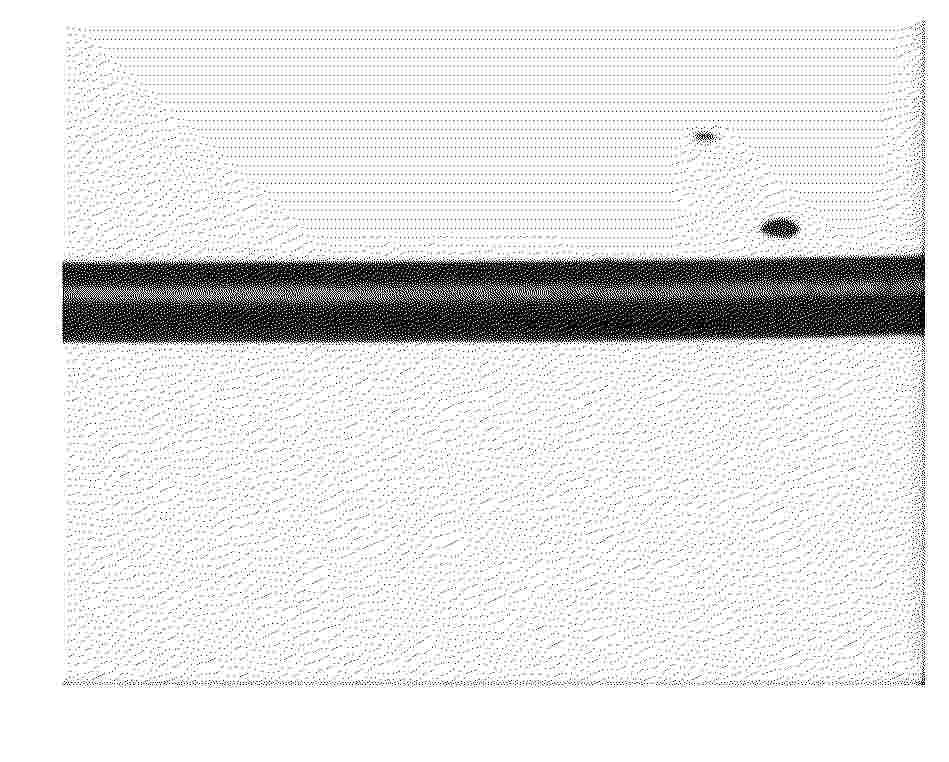

一种PVDF纤维基柔性压电材料制备方法

Resumen de: CN121737866A

0001 本发明公开了一种PVDF纤维基柔性压电材料制备方法，首先将导电纳米颗粒与PVDF熔融纺丝液进行混合后，经设备纺丝成型制成具有一定压电性能的PVDF纤维；后按照使用条件不同，对PVDF纤维进行织造，制备柔性压电织物。本发明所述PVDF纤维基柔性压电材料的制备，操作工艺简单、易于工业化，同时在测量过程中感知性能更为稳定，有助于打破PVDF薄膜式压电传感器的局限，拓宽PVDF压电传感器的应用范围。

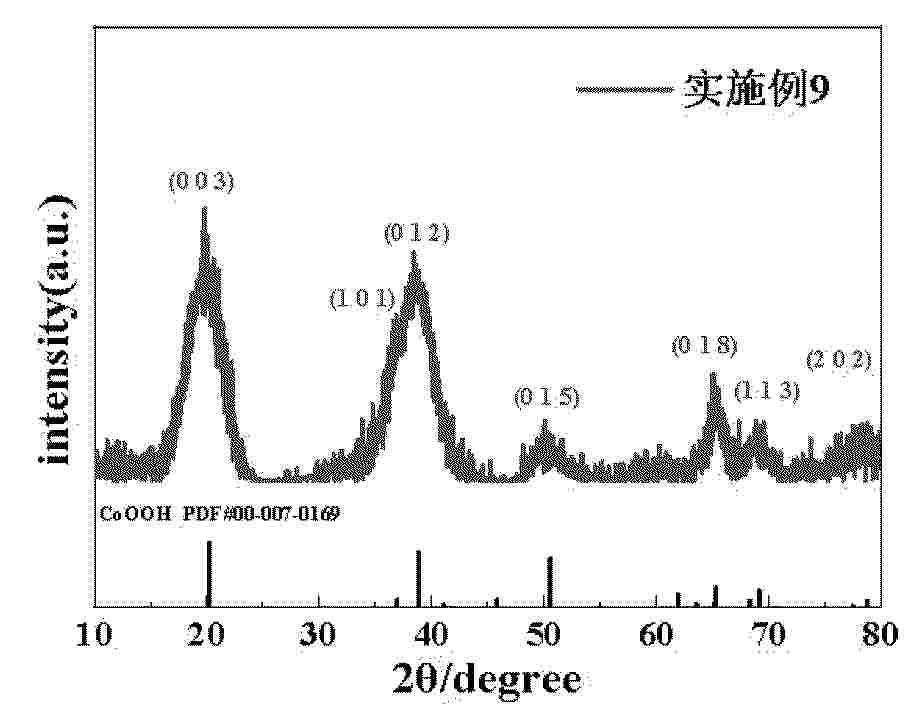

一种羟基氧化钴的制备方法及应用

Resumen de: CN121735312A

本发明涉及电化学技术领域，具体公开了一种羟基氧化钴的制备方法及应用。与现有技术相比，本发明通过多参数与表面活性剂协同调控策略，开发了一种大比表面积羟基氧化钴的制备工艺，解决了羟基氧化钴在现有合成技术下比表面积不高且团聚现象明显的技术问题，该方法制备的羟基氧化钴作为电解水析氧反应阴极材料具备良好的电解水性能，作为超级电容器材料具备良好充放电性能和循环稳定性。

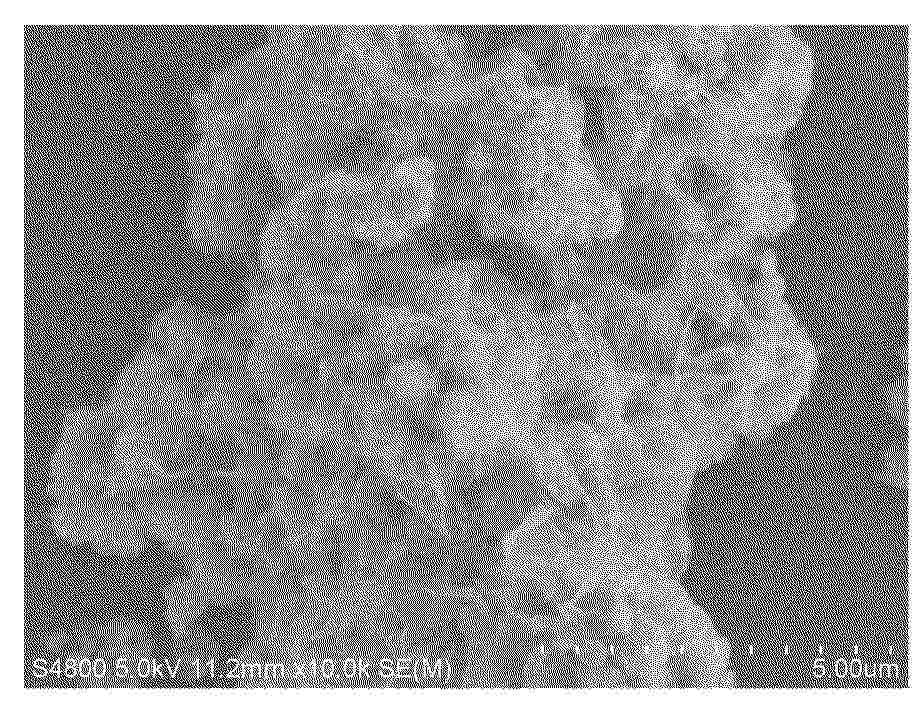

一种W18O49/WS2复合材料及其制备方法和在钠硫电池中的应用

Resumen de: CN121735305A

本发明公开一种W18O49/WS2复合材料及其制备方法和在钠硫电池中的应用，属于电化学催化功能材料领域，制备方法包括：1）将10~20 mL的环己醇加入20~30 mL的乙酰丙酮中，搅拌得到混合溶液A；2）称取1~1.5 g的六氯化钨加入混合溶液A中，搅拌得到混合溶液B；3）将混合溶液B移入反应釜中，密封放入烘箱中在175~200 ℃下反应5~8 h；4）待反应结束，将产物抽滤洗涤后，在真空烘箱中干燥，收集得到W18O49粉体；5）按nW：nS=0.125~0.5称取W18O49粉体与硫代乙酰胺，并分别置于瓷舟中；6）将瓷舟同时放入管式炉中，通入氩氢混合气后闭气，升温至400~700 ℃后保温，收集得到W18O49/WS2粉体。解决了现有W18O49 /WS2复合材料电子特性异常、W18O49核与 WS2壳层生长速率不匹配及WS2在 W18O49表面沉积不均，活性位点分布失衡的问题。

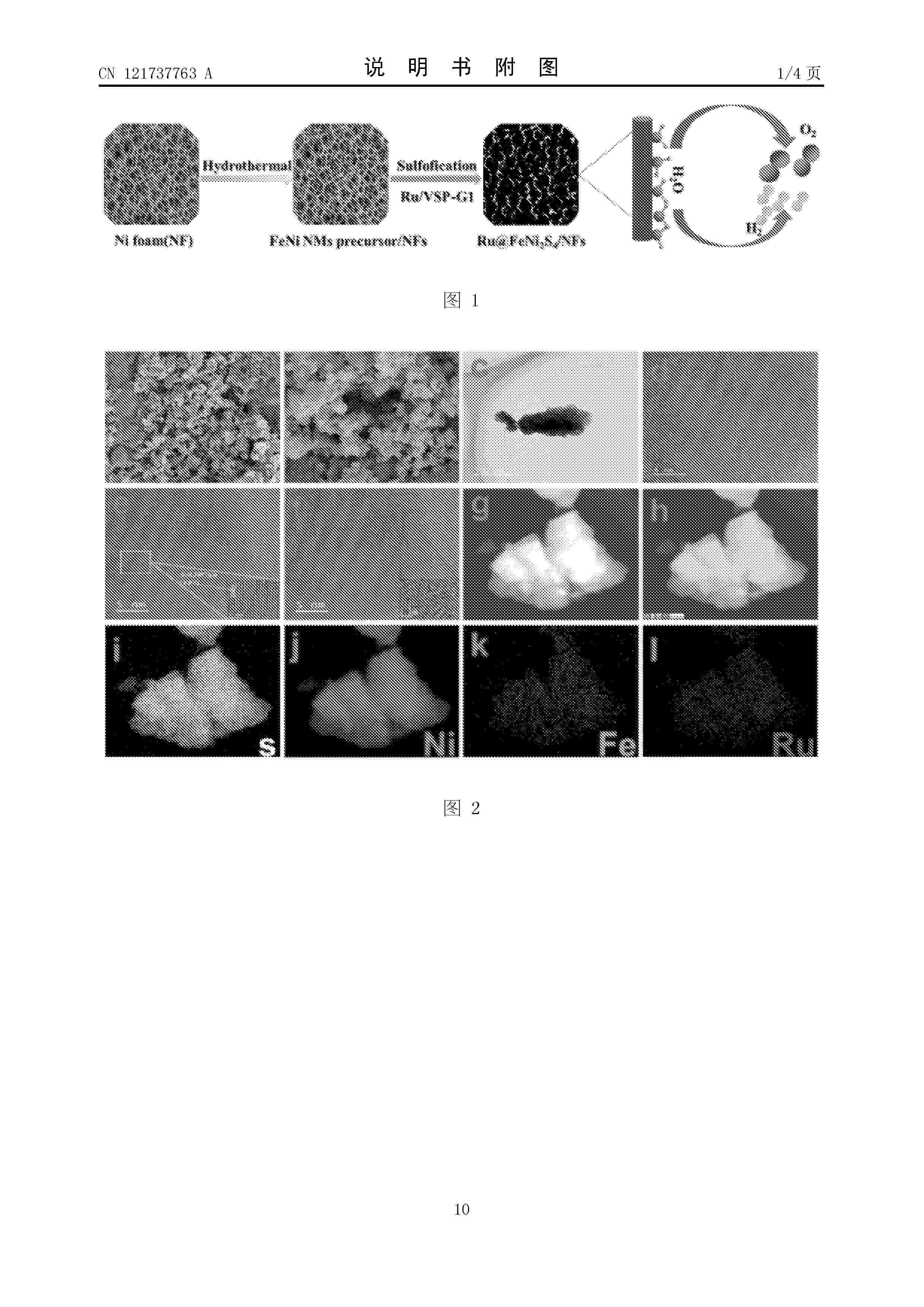

一种泡沫镍基Ru@FeNi2S4纳米催化剂及制备方法和应用

Nº publicación: CN121737763A 27/03/2026

Solicitante:

广西科技大学

Resumen de: CN121737763A

本发明涉及一种泡沫镍基Ru@FeNi2S4纳米催化剂及制备方法及应用，首次采用电火花烧蚀沉积技术，结合水热法与原位硫化，制备出泡沫镍基Ru负载FeNi2S4纳米催化剂(Ru@FeNi2S4)。该技术实现Ru原子均匀分散，未破坏基体尖晶石结构。表征显示催化剂具有高比表面积与丰富活性位点，电化学测试表明，其在碱性条件下表现出优异OER性能：10mA·cm‑2电流密度下过电位仅87.2mV，Tafel斜率46.7mV·dec‑1，且在50mA·cm‑2下稳定运行5500分钟。本发明为低成本高效电催化剂的制备提供了新策略，具有潜在商业应用价值。
