Alerta

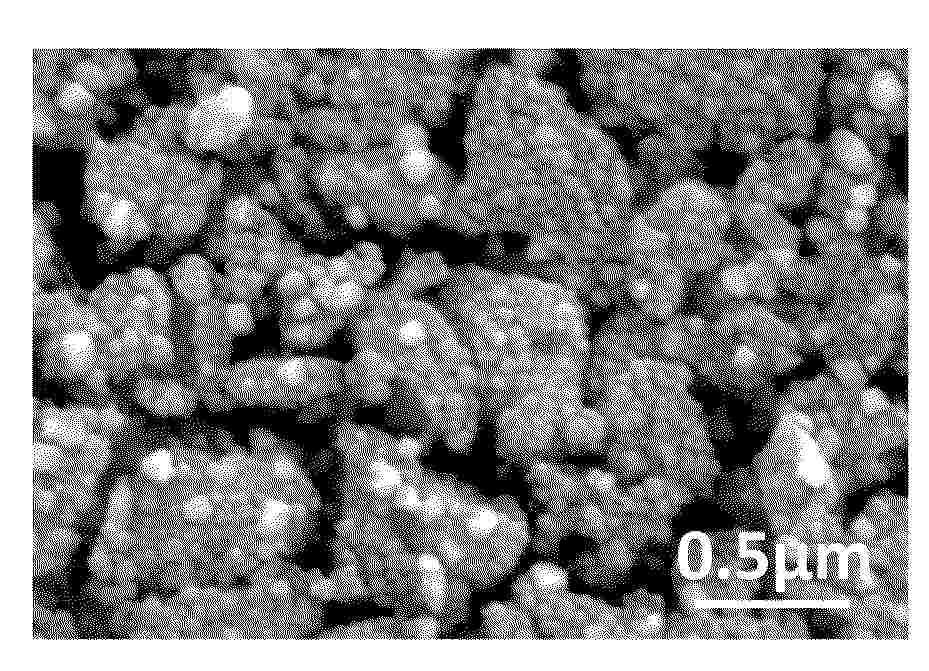

一种高稳定双功能氧电催化剂的制备方法及应用

Resumen de: CN121790422A

0001 本发明公开了一种高稳定双功能氧电催化剂的制备方法及应用，属于金属空气电池阴极催化技术领域。本发明采用“脱合金‑碳包覆‑浸渍热解”策略，在碳包覆多孔过渡金属化合物表面高稳定负载少量Pt纳米颗粒。该结构中多孔载体兼具大比表面积和OER催化活性，可为电化学反应提供良好的传质通道；中间碳层则具有三重作用，一方面可稳定桥接多孔载体和Pt颗粒，进而提升电极的长期耐久性，另一方面可显著提升电极的电导率，进而增强充放电电流密度，此外还可促进表面Pt纳米颗粒趋近于近零价态，进而提升ORR活性或电池放电性能。

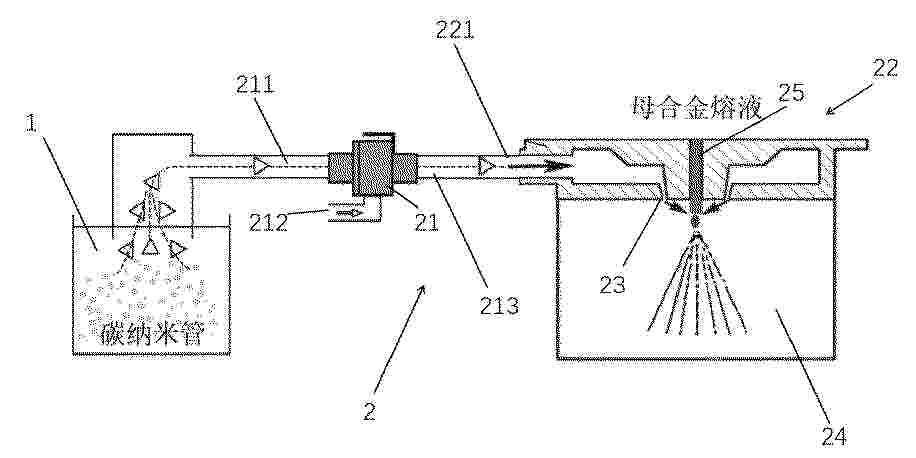

高分散碳纳米管合金颗粒及其制备方法和应用、制备铝基复合材料的方法

Resumen de: CN121776503A

本发明涉及铝基复合材料技术领域，公开了高分散碳纳米管合金颗粒及其制备方法和应用、制备铝基复合材料的方法。包括：按照铝合金成分进行配料，将原料加热至熔融态，得到母合金熔液；采用气体雾化法，使用载有碳纳米管的高压惰性气氛冲击母合金熔液，将母合金熔液击碎成细小母合金熔滴，细小母合金熔滴包覆在碳纳米管表面，冷却后得到高分散碳纳米管合金颗粒。该方法通过气体雾化法一步制备碳纳米管合金颗粒，并用于铝基复合材料的制备，有效避免碳纳米管的结构损伤和杂质引入，提高碳纳米管分散和预制效率，有利于批量化生产。

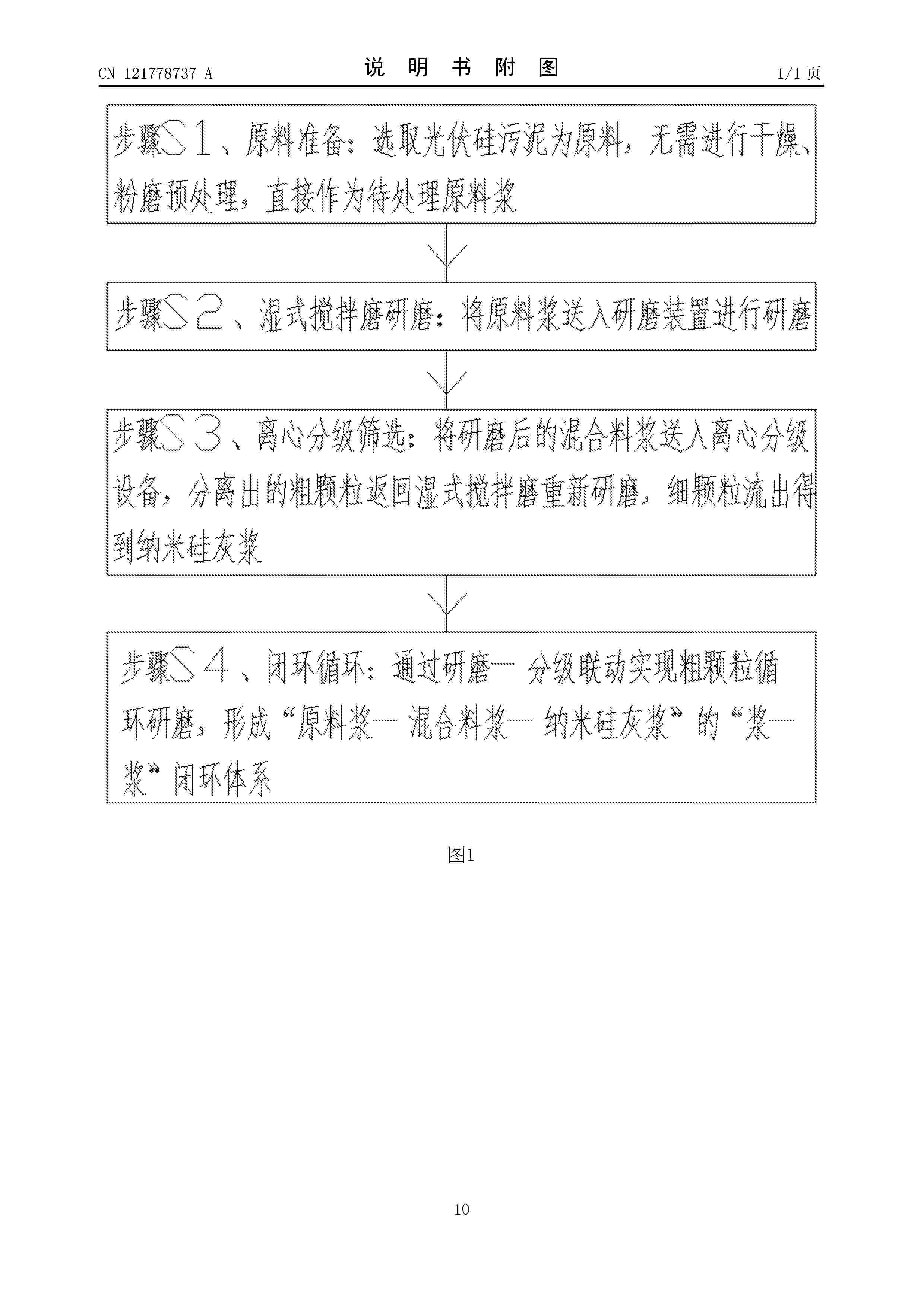

一种基于光伏硅污泥一步法制备纳米硅灰浆的低碳工艺

Resumen de: CN121778737A

0001 本发明公开了一种基于光伏硅污泥一步法制备纳米硅灰浆的低碳工艺，包括以下步骤：步骤S1、原料准备：选取光伏硅污泥为原料，无需进行干燥、粉磨预处理，直接作为待处理原料浆；步骤S2、湿式搅拌磨研磨：将原料浆送入研磨装置进行研磨；步骤S3、离心分级筛选：将研磨后的混合料浆送入离心分级设备，分离出的粗颗粒返回湿式搅拌磨重新研磨，细颗粒流出得到纳米硅灰浆；步骤S4、闭环循环：通过研磨‑分级联动实现粗颗粒循环研磨，形成“原料浆‑混合料浆‑纳米硅灰浆”的“浆‑浆”闭环体系；本方案利用光伏硅污泥自身含水特性，能耗较传统工艺下降60%；整个工艺在密闭环境中进行，湿式研磨无粉尘污染，闭环体系避免物料泄漏。

一种可重复水洗的复合SERS基底及其制备方法与应用

Resumen de: CN121783949A

0001 本发明属于化学分析技术领域，具体涉及一种可重复水洗的复合SERS基底及其制备方法与应用。本发明以柔性碳布作为载体，在其表面原位生长ZIF‑8，并在ZIF‑8表面负载金纳米颗粒，形成层级化复合结构。从制备方法和结构层面解决了MOF在柔性基底上易剥落、易失稳的问题，使基底在弯折、清洗及液体浸润条件下仍能保持良好的结构完整性与柔性适应性。同时，本发明在不破坏MOF孔结构和贵金属增强性能的前提下，引入疏水界面以提升水相稳定性和可清洗性，从而有效提升复合SERS基底在复杂液体样品中的抗干扰能力与检测可靠性。

一种用于糠醛电还原制备呋喃类燃料的催化剂及其制备方法

Resumen de: CN121781188A

0001 本发明公开了一种用于糠醛电还原制备呋喃类燃料的催化剂及其制备方法，所述制备方法具体包括如下步骤：（1）将生物质碳源和氮源加入到去离子水中，先进行水热预处理，随后过滤、干燥，再在惰性气氛下进行高温碳化处理，冷却后收集，得到前驱体；（2）将前驱体置于三电极体系中，以前驱体作为阴极，以铜盐溶液作为电解液，施加还原电位进行电沉积，充分反应后取出前驱体，真空冷冻干燥后得到催化剂粗体；（3）将催化剂粗体在低氧气浓度氛围中进行表面氧化反应，反应结束后，自然冷却至室温，得到催化剂。本发明催化剂能在酸性环境下以温和电位将糠醛以高转化率及高选择性氢解为呋喃类燃料，目标产物选择性高，且多次循环使用后仍具有良好的催化活性和目标产物选择性。

基于HTCC的SiC纳米电极及其制备方法与应用

Resumen de: CN121784111A

0001 本发明属于生物检测技术领域，具体涉及一种基于HTCC的SiC纳米电极及其制备方法与应用。本发明通过将SiC纳米线与有机糖类前驱体混合并进行水热反应，形成具有丰富官能团的HTCC层；然后通过浸渍还原法在HTCC层表面修饰金属纳米颗粒，构建纳米电极。该纳米电极能够实现对单细胞内活性氧的原位检测，具有高灵敏度、高选择性和高稳定性的特点。本发明利用该纳米电极，揭示了谷胱甘肽对微囊藻毒素诱导的肝细胞内ROS生成的抑制作用及其潜在的分子机制，为肝细胞中毒的干预策略提供了科学依据。

一种磷掺杂多级孔ZSM-5沸石及其制备方法及应用

Resumen de: CN121778749A

0001 本发明属于石油加工与石油化工催化剂技术领域，具体涉及一种磷掺杂多级孔ZSM‑5沸石及其制备方法及应用。本发明通过“一步水热合成法”，制得了磷掺杂多级孔ZSM‑5沸石，磷元素以稳定的四配位形式成功进入沸石骨架，与硅、铝原子形成强化学键，同步实现磷元素的骨架级配位掺杂与微‑介‑大多级孔道的精准构建，成功攻克了多级孔沸石水热稳定性不足与磷改性导致孔道堵塞存在的矛盾。所制备的沸石在800℃水热处理后结晶度保持率>85%，兼具优异的物理结构、化学稳定性和卓越的催化性能，为开发新一代长寿命、高效率的石油化工催化剂（特别是烯烃裂解、MTO等过程）提供了理想的材料解决方案，具有重大科学价值与广阔工业应用前景。

一种纳米金属颗粒表面沉积方法、复合材料及应用

Resumen de: CN121781056A

本发明公开了一种纳米金属颗粒表面沉积方法、复合材料及应用，涉及粉末材料技术领域。本发明旨在解决现有化学沉积法纯度低、污染大以及传统物理沉积法附着力差的问题。方法包括：先对基体粉末进行等离子体表面预活化处理，引入活性位点（如羟基或晶格缺陷）以增强界面结合能；随后采用物理气相沉积法，在沉积过程中对活化粉末进行机械滚动搅拌并同时施加负偏压。该工艺利用滚动搅拌产生的静电吸附与外加偏压场的协同作用，实现纳米金属颗粒的定向飞行与强效静电吸附。本发明可实现金属负载量精确可控（100ppm‑3000ppm）、高纯度、高均匀性的包覆，特别适用于有机热敏性粉末的大规模（10Kg级）工业化制备。

一种MXene@VO2复合材料及其制备方法与在铵离子电池的应用

Resumen de: CN121778781A

0001 本发明提供了一种MXene@VO<2>复合材料及其制备方法与在铵离子电池的应用。该复合材料的制备方法，包括步骤如下：（1）采用LiF和HCl的混合溶液对MXene原料进行刻蚀处理，经离心、洗涤，得到沉淀物，将所得沉淀物分散于水中，超声后离心，取上层悬浮液冷冻干燥，得到少层MXene前驱体；（2）将少层MXene前驱体溶液与乙酰丙酮氧钒溶液混合均匀，进行反应，之后加入H<2>O<2>溶液进行氧化，氧化所得悬浮液经水热反应，得到。本发明通过原位耦合策略，将VO<2>与MXene复合，可显著提升复合材料的整体导电性，得到具有电导率高、倍率性能好，循环寿命长的先进水系铵离子电极材料。

金属亲和性卷曲结构及其制备方法、金属基复合材料、电极和应用

Resumen de: CN121778733A

本发明公开了一种金属亲和性卷曲结构及其制备方法、金属基复合材料、电极和应用，该卷曲结构由过渡金属碳化物或碳氮化物构成的原子层卷曲形成，且相邻过渡金属原子层之间通过金属原子键合，形成非范德华结构。该卷曲结构通过脉冲焦耳加热技术制备，具备高热稳定性和优异的金属亲和性。将其作为增强相与熔融金属复合，可显著降低界面能，制备出高强度金属基复合材料。当用作金属电池负极时，该复合材料能促进金属均匀沉积，抑制枝晶生长，展现出低成核过电位和长循环寿命。

一种适用于硅片的pH值调控的抛光液及其制备方法

Resumen de: CN121780041A

本发明涉及抛光材料制备技术领域，具体为一种适用于硅片的pH值调控的抛光液及其制备方法，其由如下重量份原料组成：研磨颗粒体系25‑38份、pH缓冲调控剂6‑10份、化学活性剂4‑8份、稳定分散剂3‑6份、杂质控制剂2‑5份、缓蚀防护剂1‑3份、增稠调节剂0.5‑1.5份以及辅助功能剂1.2‑2.8份。本发明通过多组分协同与pH精准调控，实现硅片抛光性能的全面优化，通过pH缓冲调控体系与均质分散工艺的协同，实现抛光液酸碱环境的稳定，提升硅片抛光均匀性、保障全局平整度，通过改性胶体二氧化硅与γ‑氧化铝复合研磨体系，优化颗粒特性与粒径分布，降低硅片表面划痕、微坑缺陷。

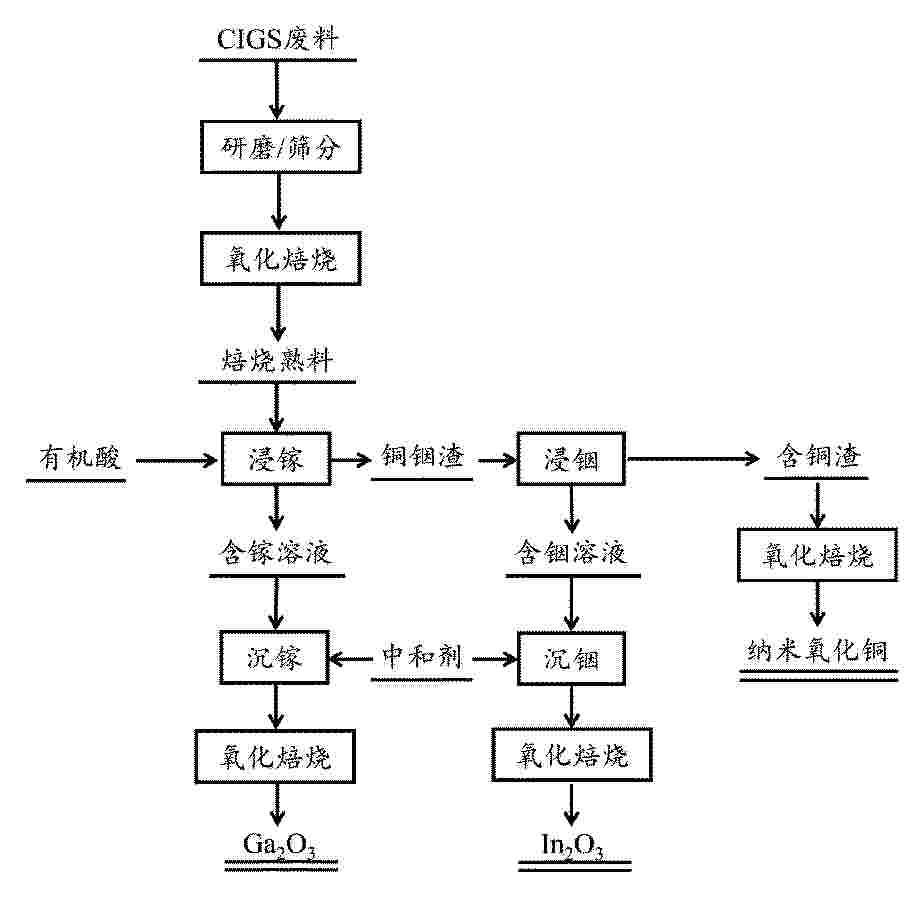

一种从CIGS废料中选择性回收铜铟镓的方法

Resumen de: CN121780867A

本发明提供了一种从CIGS废料中选择性回收铜铟镓的方法，涉及冶金和化工技术领域。该方法包括步骤为：S1、将CIGS废料研磨后，得到焙烧原料；S2、将焙烧原料进行氧化焙烧，研磨后得到焙烧熟料；S3、将焙烧熟料用有机酸于pH0.25~1下酸浸，得到含镓的酸浸液和含铜铟浸出渣；S4、将含铜铟浸出渣于pH‑0.5~0下酸浸，得到含铟浸出液与含铜浸出渣；S5、将含铜浸出渣进行氧化焙烧，得到纳米氧化铜产品；S6、将含铟浸出液进行中和沉淀、氧化焙烧，得到In2O3产品；S7、将含镓浸出液进行中和沉淀、氧化焙烧，得到Ga2O3产品。本发明提供CIGS废料中有价金属铜、铟、镓协同回收方法，利用各金属的有机酸盐在不同pH下的溶解度差异实现CIGS废料中有价元素的选择性分离回收。

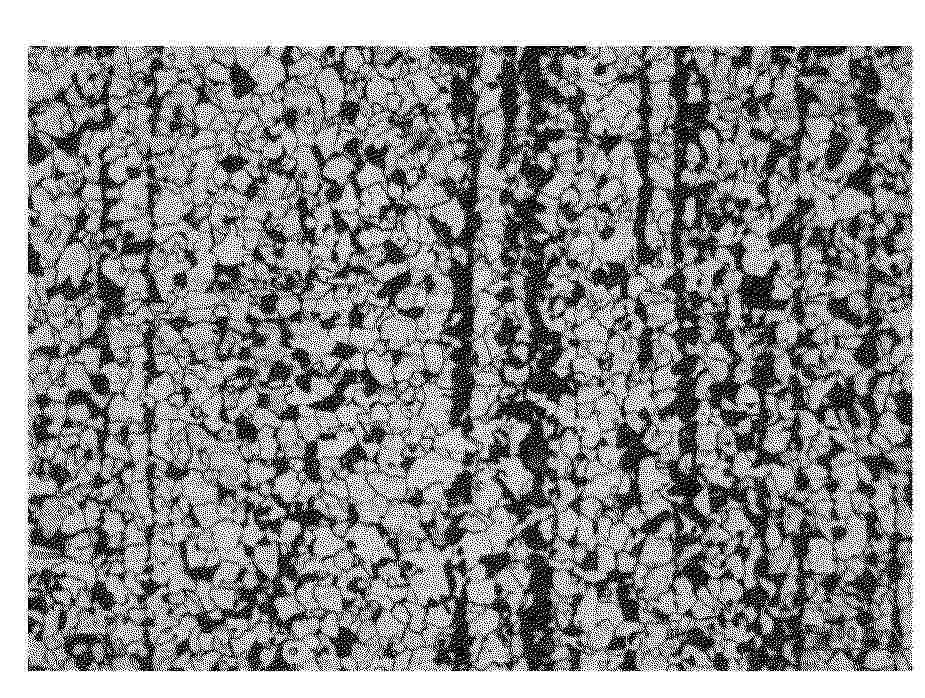

利用铪微合金化控制带状组织的齿轮钢及其制备方法

Resumen de: CN121781009A

0001 本发明公开了一种利用铪微合金化控制带状组织的齿轮钢及其制备方法，所述齿轮钢按质量百分比计，其化学成分包括：C:0.12%~0.21%，Si:0.15%~0.35%，Mn:0.80%~1.20%，Cr:1.00%~1.30%，Ti:0.03%~0.08%，Hf:0.08%~0.12%，P≤0.015%，S≤0.005%，且Hf/Ti比值为1.5~3.0。制备方法包括：真空感应熔炼、LF‑VD双联精炼、电磁搅拌连铸、控轧控冷。本发明通过在钢液中形成HfO<2>/HfS纳米析出相，从凝固源头抢占MnS形核位点，有效抑制Mn元素枝晶偏析，从而将最终钢材的带状组织级别稳定控制在1.5级以下。所得齿轮钢组织高度均匀，具有热处理变形小、渗碳层均匀、疲劳寿命长的优点，且以相对廉价的铪元素替代了高成本稀土，工艺稳定可控，特别适用于制造新能源汽车等高精度、高可靠性齿轮。

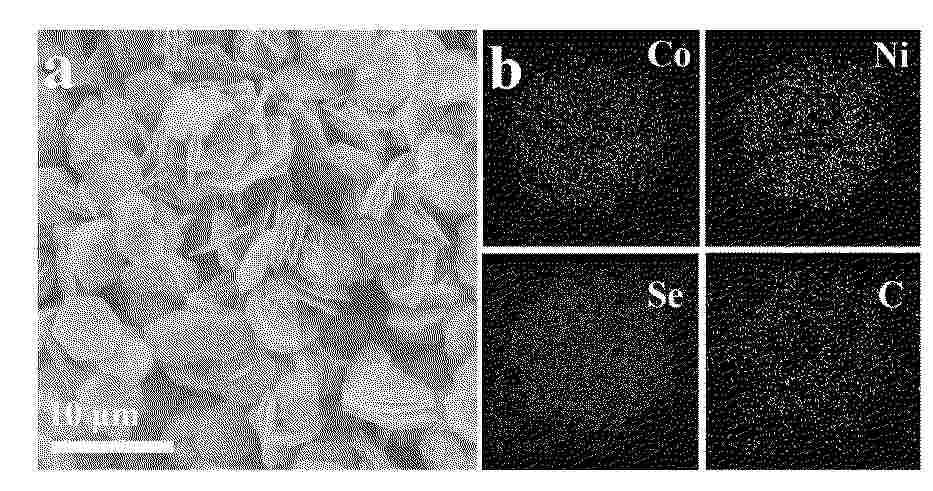

一种片状Co0.5Ni0.5Se2@C纳米复合材料的制备方法及应用

Resumen de: CN121790371A

0001 本发明提出了一种片状Co<0.5>Ni<0.5>Se<2>@C纳米复合材料的制备方法及应用，属于钠离子电池负极材料技术领域。将钴源、镍源溶解于去离子水中，加入聚乙烯吡咯烷酮和氨水，并搅拌溶解，然后将所得溶液置于高温高压反应釜中，反应结束后经过后处理即得到含有钴和镍元素的前驱体；将获得的前驱体与硒源，在惰性气氛下进行热处理，最终得到片状Co<0.5>Ni<0.5>Se<2>@C纳米复合材料。将其作为钠离子电池负极材料时，其片状结构和表面碳包覆结构可以有效缓解充放电过程的体积变化，并有效提高电极材料的导电性，因而展现出较高的可逆容量，以及优异的倍率性能和循环性能。

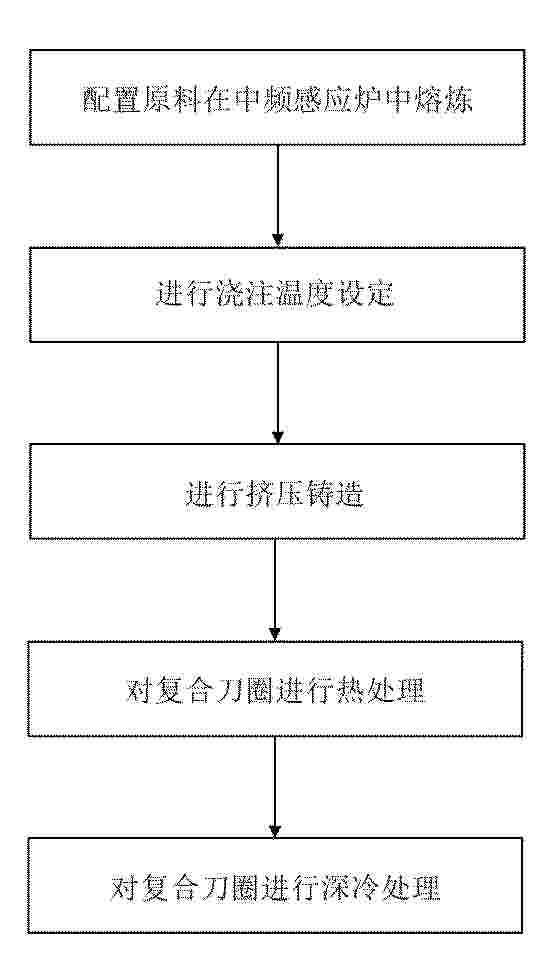

一种挤压铸造纳米VC复合耐磨滚刀刀圈的制备方法

Resumen de: CN121781006A

本发明公开一种挤压铸造纳米VC复合耐磨滚刀刀圈的制备方法，属于复合滚刀刀圈技术领域。本发明所述方法按照合金成分称取合金原料放入电频感应炉中进行熔炼，然后进行挤压铸造；对挤压铸造后的试样进行预处理，然后加工成滚刀铸件；滚刀铸件进行热处理和深冷处理；本发明所述解决了传统锻造方法存在锻造火次较多且成形后的工序繁杂，影响生产效率等问题；且挤压铸造提供的快速冷却条件，可抑制初生VC析出，为后续纳米VC析出提供必要条件；冷处理可均匀、细化材料组织，后续回火析出的纳米VC也会进一步细化，更均匀的组织和更小的应力集中有利于抵抗循环载荷，从而提高材料的耐磨性。

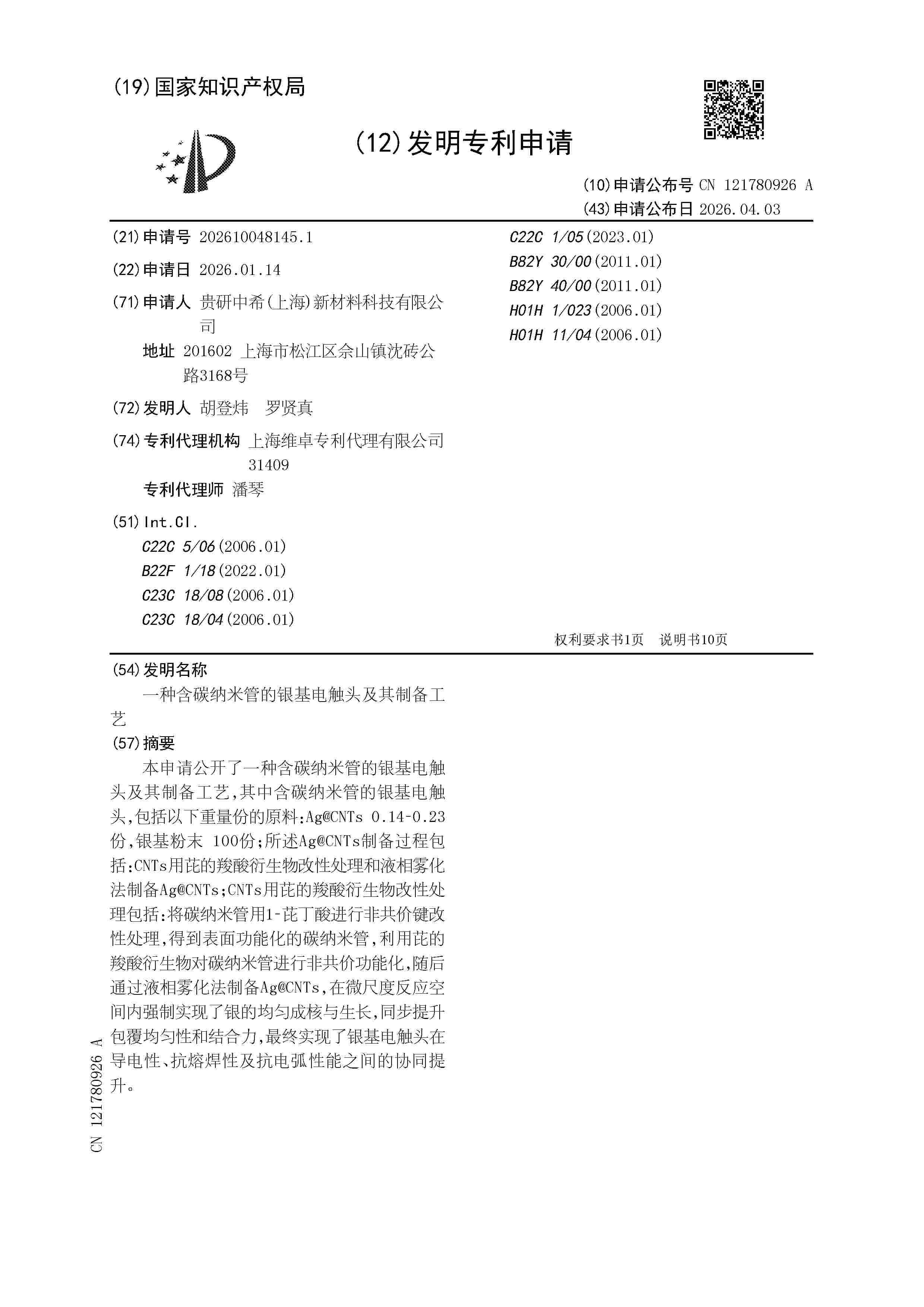

一种含碳纳米管的银基电触头及其制备工艺

Resumen de: CN121780926A

本申请公开了一种含碳纳米管的银基电触头及其制备工艺，其中含碳纳米管的银基电触头，包括以下重量份的原料：Ag@CNTs 0.14‑0.23份，银基粉末 100份；所述Ag@CNTs制备过程包括：CNTs用芘的羧酸衍生物改性处理和液相雾化法制备Ag@CNTs；CNTs用芘的羧酸衍生物改性处理包括：将碳纳米管用1‑芘丁酸进行非共价键改性处理，得到表面功能化的碳纳米管，利用芘的羧酸衍生物对碳纳米管进行非共价功能化，随后通过液相雾化法制备Ag@CNTs，在微尺度反应空间内强制实现了银的均匀成核与生长，同步提升包覆均匀性和结合力，最终实现了银基电触头在导电性、抗熔焊性及抗电弧性能之间的协同提升。

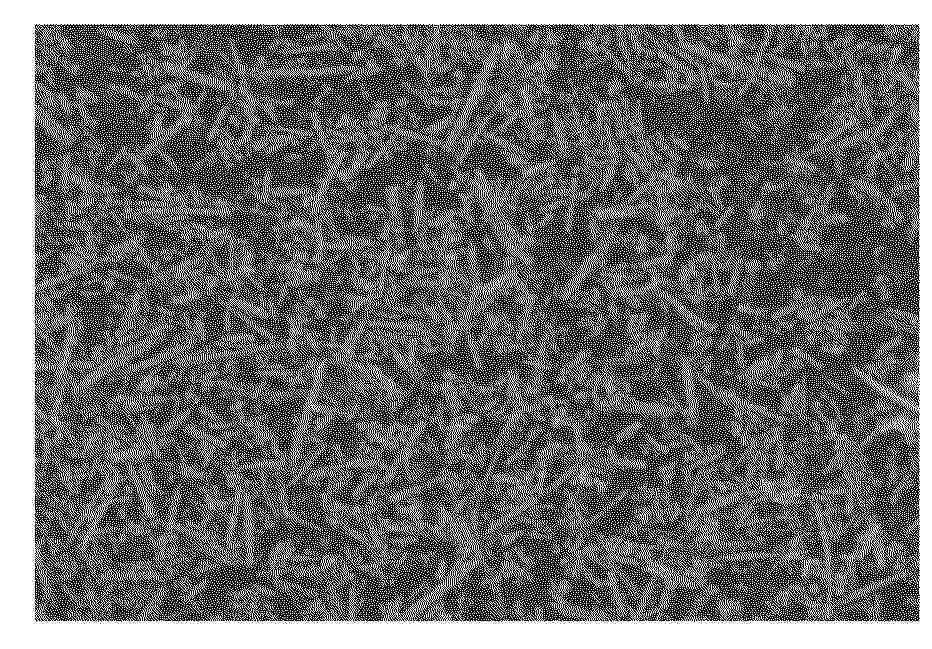

一种纤维状纳米氧化铈的制备方法

Resumen de: CN121778770A

本发明公开了一种纤维状纳米氧化铈的制备方法，属于催化材料技术领域，其是在搅拌条件下将铈盐溶液滴加进氨水溶液中进行反应直至pH值为9得到反应物A；将得到的反应物A进行洗涤过滤；将洗涤过滤后的反应物A放入高压反应釜，在温度为110～180℃且压力为0.4～5MPa的条件下反应10～48h得到反应物B；将得到的反应物B进行洗涤过滤；将洗涤过滤后的反应物B放入烘箱进行烘干，得到氧化铈前驱体粉体；将步得到的氧化铈前驱体粉体放入煅烧炉进行煅烧得到纤维状纳米氧化铈。本发明解决了纳米氧化铈在生产过程中因为颗粒团聚严重导致纳米氧化铈比表面积小的问题。

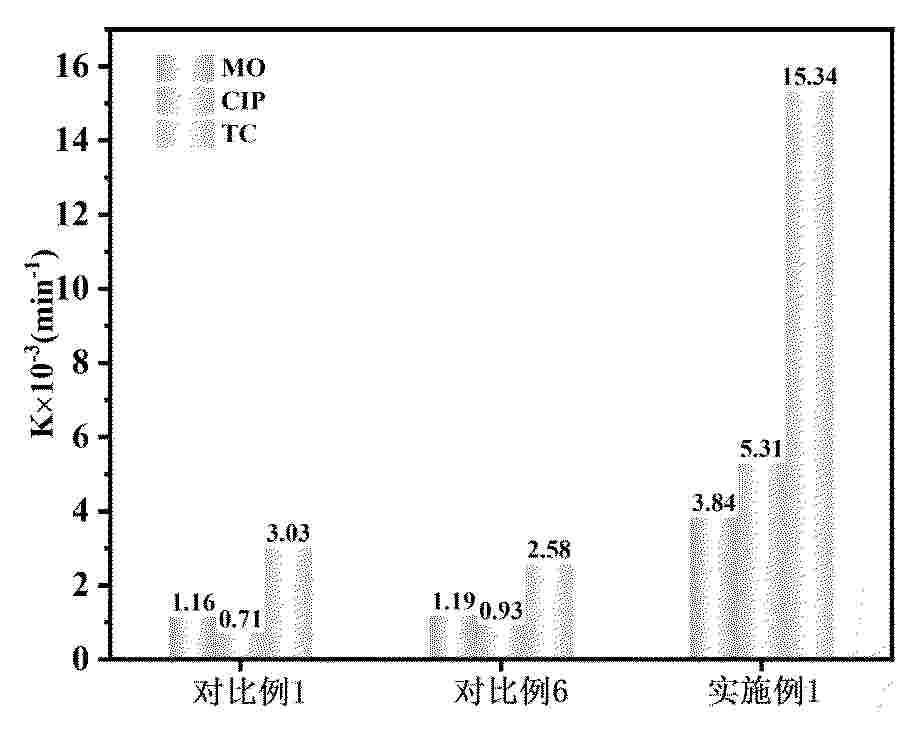

具有广谱压电光催化降解特性的硫掺杂氧化锌纳米材料及其制备方法与应用

Resumen de: CN121775869A

0001 本发明公开了具有广谱压电光催化降解特性的硫掺杂氧化锌纳米材料及其制备方法与应用。该方法将碱源和硫源的乙醇混合溶液缓慢滴加至锌源的乙醇溶液中，在常温下搅拌0.5‑1 h，而后转移至高压反应釜中在120‑160℃下水热反应18‑26h，经冷却、洗涤、干燥得到。该方法通过离子掺杂和形貌调控的手段，使得氧化锌吸收光区拓展至可见光区，并且形貌可从纳米颗粒状调控成纳米棒状，纳米棒长度为50‑100 nm；所得到的纳米材料在可见光区具有优异的压电光催化性能，在可见光和超声的作用下，100min内对酸性橙7的降解率达到60%以上，并且对多种污染物具有广谱降解特性，在环境清洁、能源转换等领域具有应用价值。

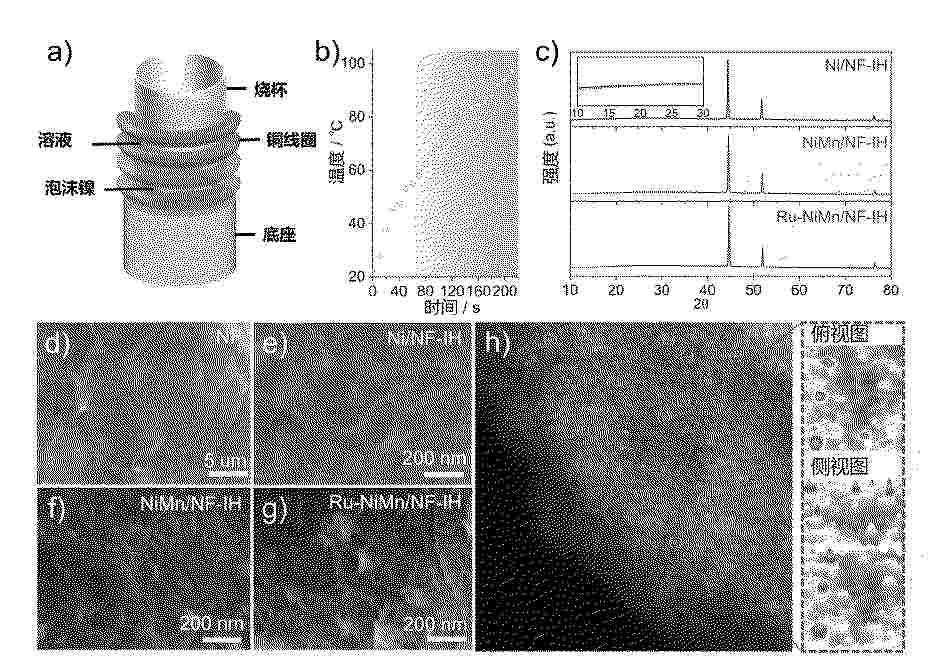

一种贵金属钌单原子负载型催化剂及其制备方法和应用

Resumen de: CN121781189A

0001 本发明涉及催化剂领域，具体公开一种贵金属钌单原子负载型催化剂及其制备方法和应用。制备方法包括:S1.泡沫镍的预处理:将泡沫镍NF依次用HCl溶液、水和乙醇混合液清洗，得到前处理泡沫镍；S2.电催化剂Ru‑NiMn/NF‑IH的制备:a.将NiSO<4>·6H<2>O、MnCl<2>·6H<2>O和RuCl<3>·xH<2>O混合溶于水中，形成透明溶液后，加入尿素搅拌均匀，得到混合溶液A；b.将S1步骤得到的前处理泡沫镍平放入混合溶液A中，感应加热，即得。该电催化剂可同时用于选择性电催化氧化HMF制备高价值FDCA和电解水产氢。HMFOR和HER在较低的电位下均具有较高的电流密度和法拉第效率。

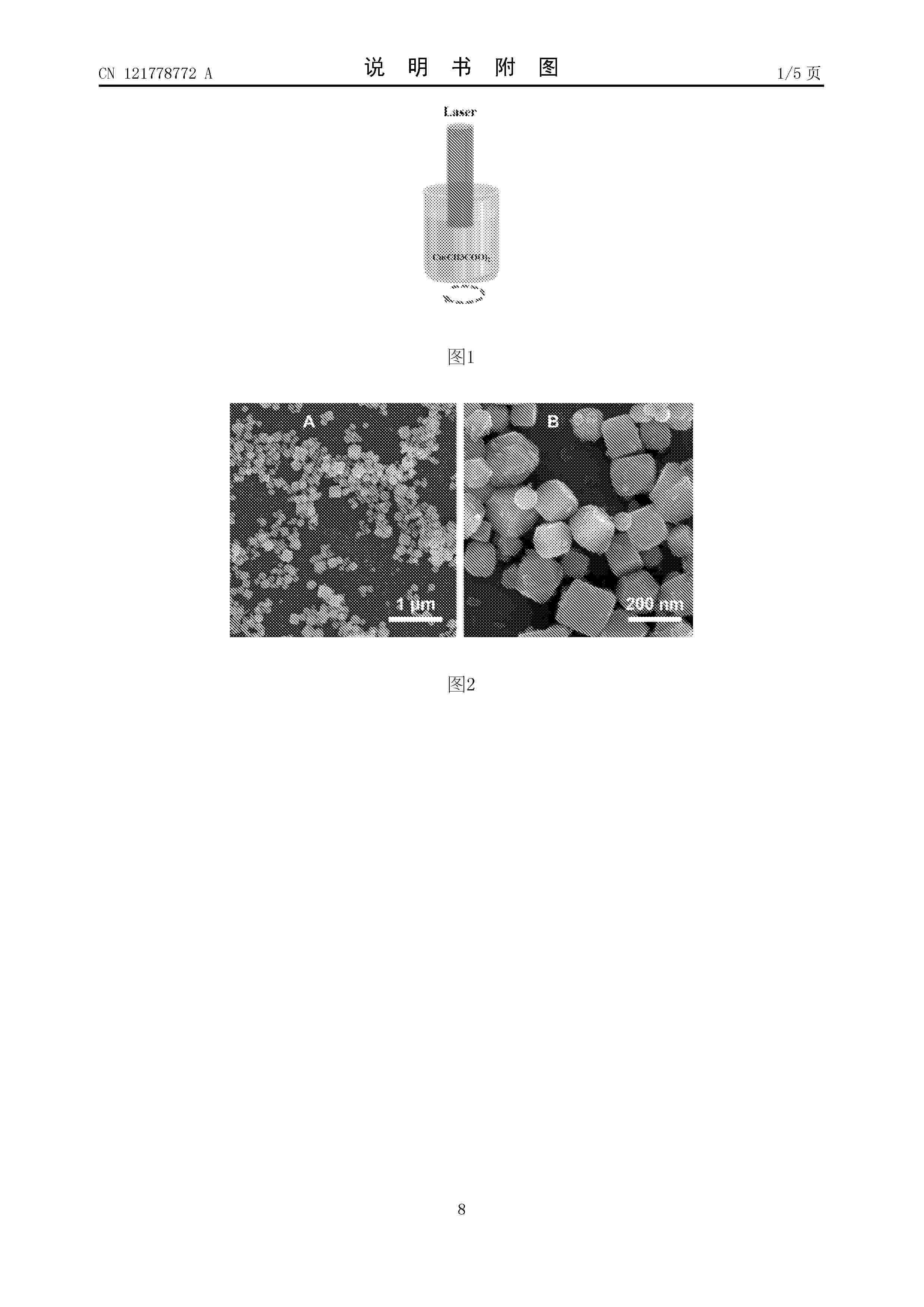

一种高晶体质量的单晶氧化亚铜纳米颗粒的制备方法

Resumen de: CN121778772A

0001 本发明公开了一种高晶体质量的单晶氧化亚铜纳米颗粒的制备方法。本发明单晶氧化亚铜纳米颗粒的制备方法，包括如下步骤：用紫外光源辐照乙酸铜的水溶液，以原位生成氧化亚铜纳米颗粒。本发明在常温常压下即可快速诱导合成具有极高晶体质量的氧化亚铜纳米颗粒，无需复杂设备、真空环境、冗长反应时间或后续退火处理，操作简捷、条件温和、成本低廉且环保。

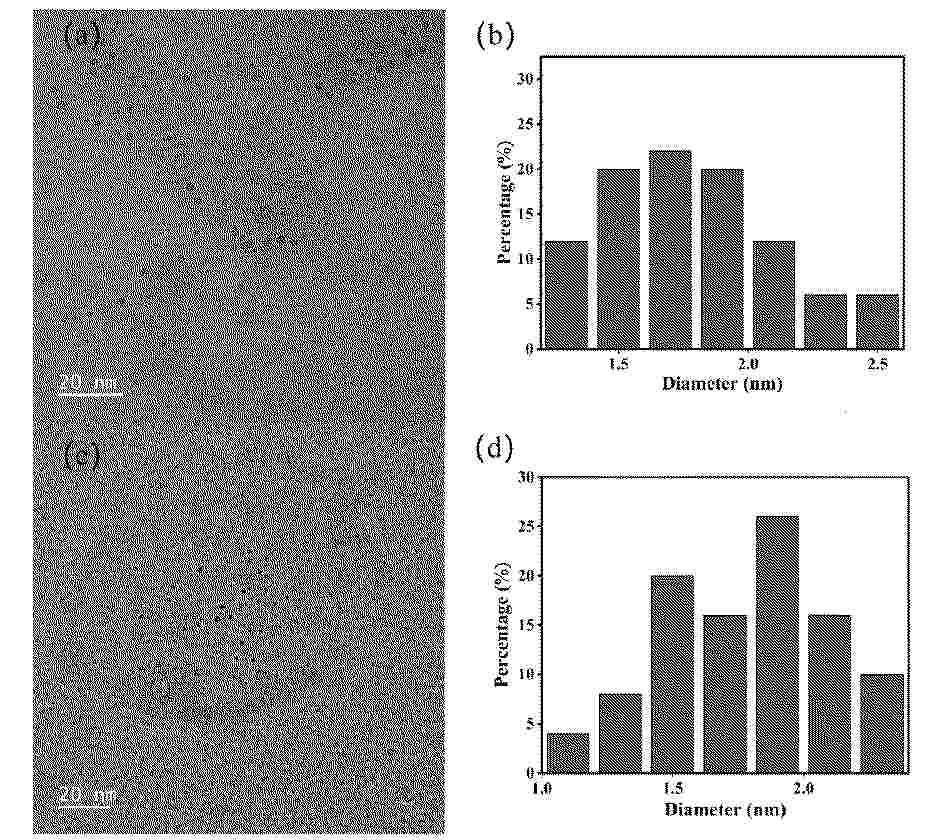

基于MXene的量子点及其制备方法和应用

Resumen de: CN121780159A

本发明涉及量子点技术领域，具体涉及基于MXene的量子点及其制备方法和应用。本发明通过H2O2分解产生•OH和氮原子的引入来切割MXene量子点，分别获得小尺寸氧化态MXene量子点和氮掺杂MXene量子点，并提高了相对量子产率；通过合成方法等调控量子限域效应、共轭结构和电子跃迁增强MXene量子点的荧光性能和离子检测能力。通过NaBH4还原获得还原态MXene量子点，通过钝化表面缺陷进一步抑制缺陷态的非辐射复合，还原得到更多‑OH助荧光基团，实现荧光增强。由于负载不同的官能团和尺寸减小暴露了更多表面官能团，MXene量子点用于离子检测的选择性和灵敏度得到了提高。

一种锂离子电池用硅基负极材料及其制备方法

Resumen de: CN121790372A

0001 本发明公开了一种锂离子电池用硅基负极材料及其制备方法，属于电池负极材料技术领域。本发明制得的负极材料，通过超临界流体分散确保纳米硅均匀分布，利用聚多巴胺（PDA）与木质素协同包覆形成坚韧的复合碳层，并引入PMMA牺牲模板构筑预留空隙，从而构建了主动与被动相结合的“双重缓冲”结构，从根本上解决了硅负极体积膨胀巨大易粉化的核心难题。同时，羧基化碳纳米管与石墨烯内外协同，构建了稳固的三维高速导电网络，显著提升了倍率性能；结合稳定化预锂化工艺，有效补偿了不可逆锂损耗。最终，该材料同步实现了高首次库伦效率、高比容量、卓越的循环稳定性以及优异的倍率性能，且工艺绿色、成本低廉。

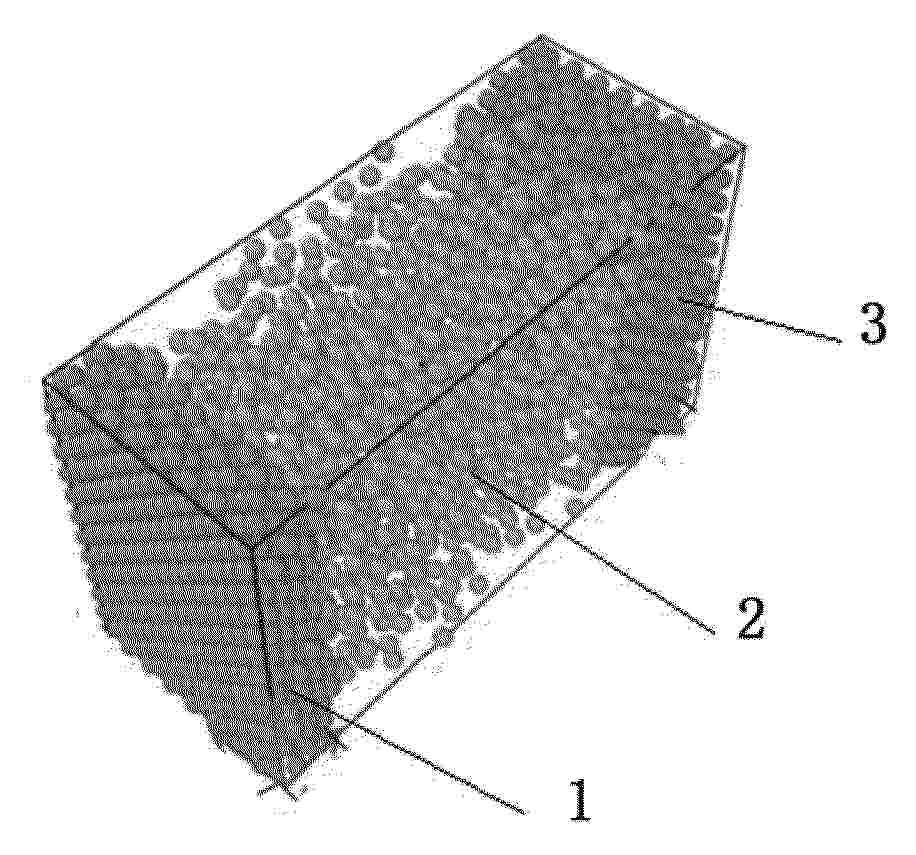

一种基于负微分热阻效应实现热流控制的新方法

Resumen de: CN121782902A

0001 本发明涉及一种基于负微分热阻效应实现热流控制的新方法，属于热流控制技术领域。所述方法采用的系统左侧固体为恒温加热端，右侧固体为加热端，恒温加热端与加热端之间为控制热流量的复合流体；所述控制方法为系统的恒温加热端温度恒定，通过降低加热端的温度，控制不同的温度差，实现热流控制；或通过调节复合流体的密度对热流进行控制。该方法是一种能够实现固液系统中热流控制的新方法，可以在更大的温度范围及幅度下实现热流调控。

一种非晶碳纳米棒的制备方法

Resumen de: CN121778707A

本发明公开了一种非晶碳纳米棒的制备方法：利用原子层沉积设备在含有竖立石墨烯的碳布表面沉积氧化钽，得到初始原料；在所得初始原料表面均匀涂覆一层聚丙烯粉末，得到混合原料；将所得混合原料放入石英管中，抽真空封管，置于马弗炉中退火，之后冷却至室温，得到非晶碳纳米棒；本发明将竖立石墨烯转变为非晶碳纳米棒，该方法与热解法以及化学气相沉积法制备非晶碳纳米棒相比，具有环境友好，成本低，可用于工业化生产等优势，对于非晶碳纳米棒的规模化应用具有重要意义。

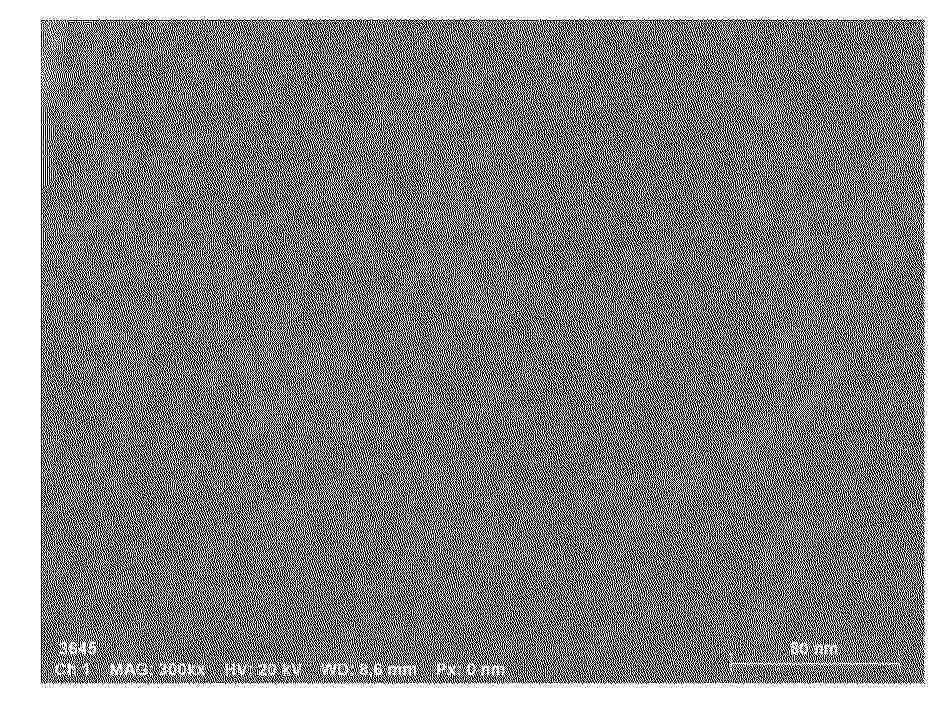

一种用于储锂的铝/碳纳米复合材料及其制备方法

Nº publicación: CN121790358A 03/04/2026

Solicitante:

中国科学院电工研究所

Resumen de: CN121790358A

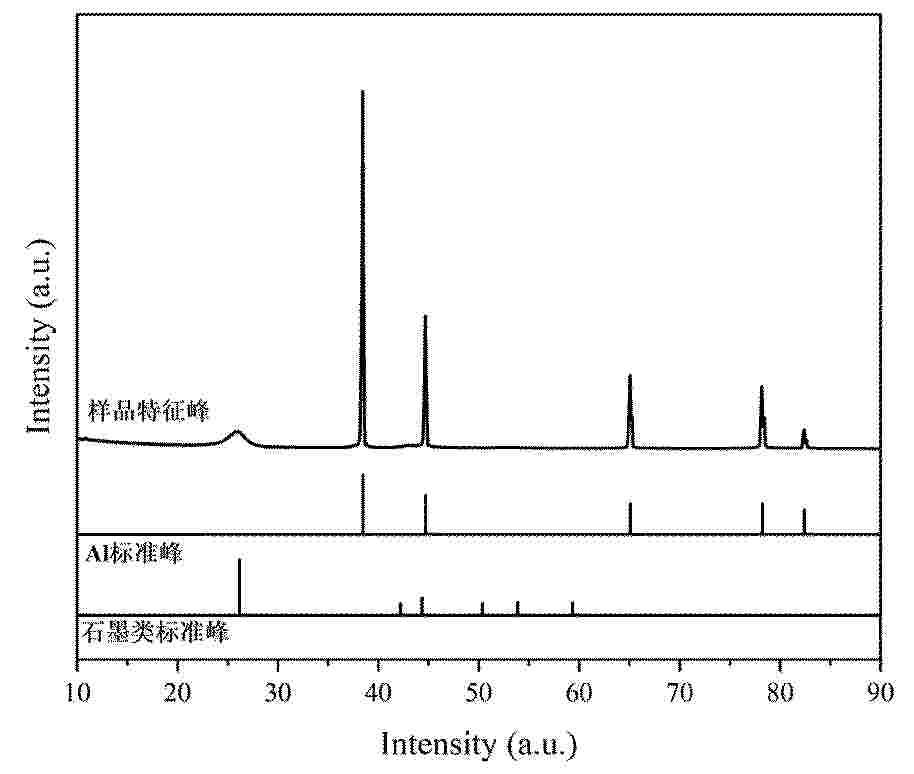

0001 本发明公开了一种用于储锂的铝/碳纳米复合材料及其制备方法，属于锂离子电池负极材料技术领域，通过在惰性气氛下将有机铝前驱体溶液与碳基材料混合，经溶剂移除后在50~350℃低温热分解，使有机铝在碳表面原位生成纳米铝颗粒。该方法有效抑制铝氧化及碳化铝副反应，实现铝纳米颗粒在碳基体中的均匀分散。所得复合材料具有紧密的铝‑碳界面，作为锂离子电池负极时表现出高可逆容量、优异循环稳定性及良好倍率性能。工艺简捷、能耗低，适用于规模化生产。
